Descrição

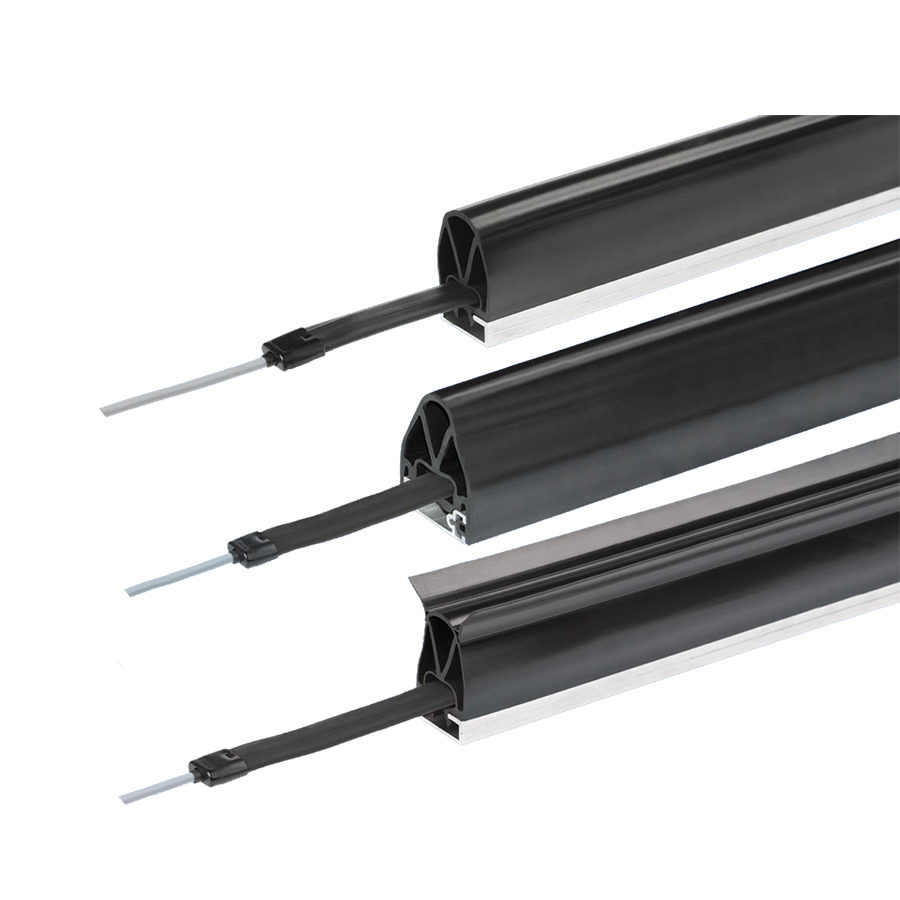

Batente de Segurança EPE025
Com 25mm de largura e 30mm de altura, com resistor de terminação
Os batentes de segurança da linha EPE são flexíveis e podem ser confeccionados nos mais variados comprimentos, se adequando assim a todas as necessidades de projeto de nossos clientes.
Eles são baseados no princípio testado e comprovado de inserir uma tira de contato em um perfil de borracha. Ao aplicar uma pressão no batente, mesmo que seja mínima, os perfis de borracha condutiva são pressionados uns contra os outros e o pulso de abertura é encaminhado para um dispositivo de segurança (CLP ou relé de segurança), que por sua vez, para a máquina.
Seu corpo é confeccionado em EPDM e é totalmente resistente a diversos materiais e substâncias como águas residuais, acetona, sulfato de manganês, álcool metílico, ftalato de metila, bem como resistência adequada a acetaldeído, metiletilcetona, cloreto de metila, ácido lático frio e outras substâncias.
Categoria 3 e compatibilidade com grande parte dos reles e CLP’s de segurança do mercado.
Dados Técnicos
| Segurança ISO 13849-1 | Até Pld / CAT.3, dependendo da arquitetura do sistema |
|---|---|
| Comprimento do sensor (mín. / Máx.) | 0,3m a 6m (maior a pedido) |
| Comprimento do cabo (mín. / Máx.) | 0,5m / 25m |
| Distância de atuação / Pré-curso (A / 100mm / s) * | 7mm |
| Força de atuação (A / 100mm / s) * | 80N |
| Sobrecurso a 250 N (B1) * | 6mm |
| Sobrecurso a 400 N (B2) * | 10mm |
| Curso total a 600 N (C) * | 18mm |
| Temperatura de operação | -10 ° C a 55 ° C |
| Temperatura de operação | -30 ° C a 75 ° C |
| Ângulo de comutação | 2×45° |
| Ciclos de comutação | > 10.000 |
| Classe de proteção | IP65 |
| Tensão máxima | 24Vcc/ca |
| Resistor de terminação | 8,2KΩ |
| Carga de corrente contínua na tensão máxima | 10mA |
| Resistência de atuação (típica / máx.) | <200 Ohm / 500 Ohm |
| Material | EPDM, cor preto |
| Normas | EN ISO 13856 / EN 12978 |
| Certificado CE | E 6585 (Suva) |
* Acc. para EN ISO 13856-2; Peça de teste Ø 80 mm; Localização de teste c3; Velocidade de teste (A) 100 mm / s; Temp. 20 ° C
A força de atuação e os percursos de deformação dependem do tempo de resposta da unidade de processamento de sinal usada.
Lista de códigos de compra e comprimento do Batente
| Código de Compra | Comprimento [mm] |
|---|---|
| 4448224000710527 | 300 |
| 4448224000710528 | 400 |
| 4448224000710529 | 500 |
| 4448224000710530 | 600 |
| 4448224000710531 | 700 |
| 4448224000710532 | 800 |
| 4448224000710533 | 900 |
| 4448224000710534 | 1000 |
| 4448224000710535 | 1100 |
| 4448224000710536 | 1200 |
| 4448224000710537 | 1300 |
| 4448224000710538 | 1400 |
| 4448224000710539 | 1500 |
| 4448224000710540 | 1600 |
| 4448224000710541 | 1700 |
| 4448224000710542 | 1800 |
| 4448224000710543 | 1900 |
| 4448224000710544 | 2000 |
| 4448224000710511 | 2100 |
| 4448224000710525 | 2200 |
| 4448224000710545 | 2300 |
| 4448224000710546 | 2400 |
| 4448224000710547 | 2500 |
| 4448224000710308 | 3000 |
