Descrição

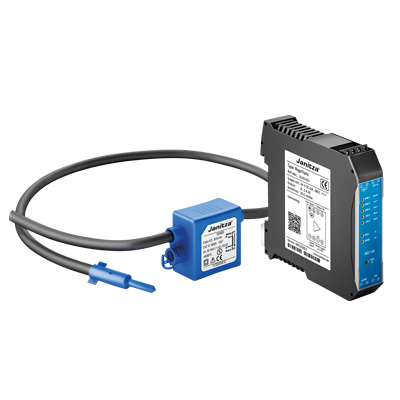

Bobina Rogowski RogoTrans Flexível
As bobinas de Rogowski são usadas para medição de correntes CA, preferencialmente em instalações já existentes e operantes, por meio de medição não intrusiva, devido à tecnologia bipartido e flexível da bobina do primário. São adequadas para medições de barramentos e cabos.
O sinal de saída da bobina deve ser levado a um transdutor de corrente que será responsável por converter um sinal de tensão em mV em uma escala de corrente até 1 A.
Características
- Frequência de operação 50/60 Hz ou até 700 kHz sem carga
- Precisão Classe 0,5 de acordo com IEC 61869
- Temperatura de operação -40°C to +80°C
- Tensão nominal de isolamento 1kV CATIII
- Bobina Rogowski medição de 10 a 10000 ARMS – em cobnainação com o trandustor Janitza RogoTrans mede até 4000 ARMS
- Precisão melhor que 0.65 % independente da posição do condutor
- Certificado-CE (2014/30/EU), de acordo com a diretiva europeia 2014/35/EU e testado de acordo com o padrão IEC 61010-1
- Único, IP67, confiável e preciso medidor de correntes CA com base na tecnologia de Rogowski
- Medição não intrusiva de sistemas em operação sem desconectar os condutores de fase
- Alta linearidade, sem saturação e limite superior de corrente
Especificações Técnicas
| Código | 15.03.610 |
|---|---|
| Diâmetro | 175 mm |
| Comprimento do cabo de conexão | 3 m |
| Tensão nominal de isolamento | 1000 V CAT III OD2 |
| Tensão máxima de saída | 30 V |
| Corrente primário até | 1000 A |
| Relação transformação (50Hz) | 44,44 kA/V |
| Frequência nominal | 50/60 Hz |
| Tensão secundário | 22,5 mV (para 1000 A/ 50 Hz) |
| Indutância | 72,314 nH |
| Coeficiente de temperatura | ±30 ppm/K |
| Largura de frequência | 350 kHz |
| Mudança de fase | 0,004° |
| Indutância bobina | 343 µH |
| Resistência bobina | 105 Ω |
| Erro de transformação (todas as posições) | -0.75 a 0.75 inclui erro posição |
| Erro de linearidade | Não |
| Influência de correntes externas | ± 0.4 % |
| Grau de proteção | IP57 |
| Temperatura ambientes | -40 °C … +80 °C |
| Peso | 206 g |
