SVATLRWI_C005 Schlegel

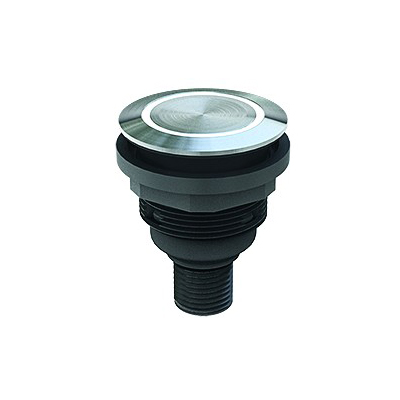

Botão com iluminação de anel e conector M12 de 4 polos SVATLRWI_C005

Schlegel

Descrição


Botão com iluminação de anel e conector M12 de 4 polos SVATLRWI_C005

Categoria Apertar botões
Série SHORTRON® Connect
Corte do painel Ø 22,3 mm
Profundidade de montagem 33,7 mm
Aula de proteção II (isolamento de proteção)
Grau de proteção IP65 / IP67 (na frente e atrás)
Função de comutação Ação momentânea
Viagem 2,3 mm
Iluminação Sim
Com opção de rotulagem Não
Equipamento de contato 1NO
Tipo de conexão M12 4 polos, A codificado
Moldura frontal Aço inoxidável polido
Anel iluminado Branco
Forma Volta
Com conector M12 de 4 polos integrado, A codificado incl. lente e LED branco

Dimensões

STLRWI_C005 Schlegel


Padrão de perfuração

STLRWI_C005 Schlegel


Diagrama de fiação

SVATLRWI_C005 - Schlegel




Diagrama de viagens de contato
STLRWI_C005 Schlegel
