Descrição

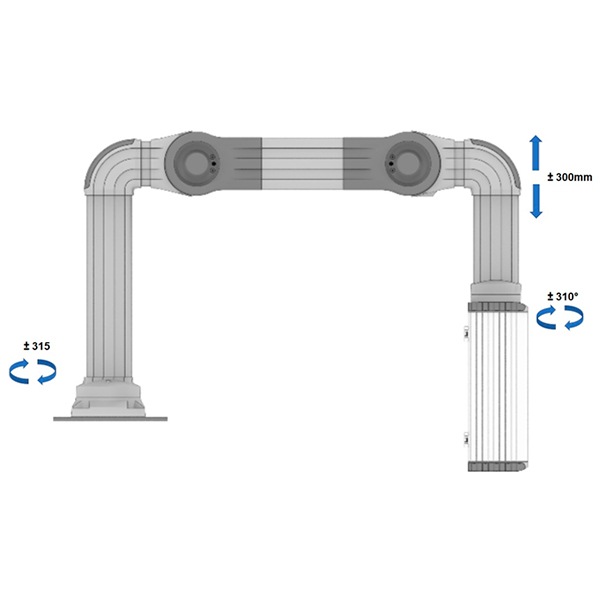

Braço Articulado Montado TK120-C3
- 3 graus de liberdade;
- Fixação em superfície horizontal;
- Possibilidade de configuração do comprimento dos braços vertical (tubo a parte);
- Sistema de trava por manípulo.
Características
Com a demanda de trabalho manual e repetitivo solicitado pela indústria somado a necessidade de integração entre o homem e a máquina, se fazem necessários a aplicação de dispositivos que ofertem praticidade, ergonomia e melhoria do panorama industrial.
A Choice busca colaborar com seus clientes ofertando sua Linha TK120 de Braço Articulável Modular, onde o ângulo de visão para a máquina é melhorado e também a interação do operador com todo o sistema.
A Linha TK120 é confeccionada em alumínio e apresenta as seguintes especificações:
- Projetado para cargas médias;
- Ideal para aplicações de médio porte;
- Tem estrutura modular e design moderno;
- Sistema de componentes largos para várias configurações;
- Tem uma capacidade de carga de até 120kg para um comprimento de 1m para movimentação horizontal;
- Tem uma capacidade de carga de 10 a 60kg para um comprimento de 1m para movimentação horizontal e vertical
- Cor padrão RAL 7035;
- Tem recurso de vedação;
- Possibilita fazer aplicações com sistema de fixação VESA.
Modelos Linha TK120
ACOPLAMENTOS DE SUPERFÍCIE |
||
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK120-C1 |
Braço articulado montado com base estática para fixação em superfície vertical, perfil horizontal com altura ajustável +-30mm, cotovelo 90º e suporte para painel com rotação de 310º, em alumínio
|
 |
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK120-C2 |
Braço articulado montado com base angulada +-90º para fixação em superfície vertical, perfil horizontal com altura ajustável +-300mm, cotovelo 90º e suporte para painel com rotação de 310º, em alumínio
|
 |
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK120-C3 |
Braço articulado montado com base para fixação em superfície horizontal e com rotação de 315º, perfil vertical com cotovelo 90º, perfil horizontal com altura ajustável +- 300mm cotovelo 90º e suporte para painel com rotação de 310º, em alumínio
|
 |
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK120-C4 |
Braço articulado montado com base para fixação em superfície horizontal e com rotação de 310º, perfil horizontal com altura ajustável +-300mm, união com rotação 90º, cotovelo +- 90º, perfil vertical e suporte para painel com rotação de 310º, em alumínio
|
 |
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK120-C5 |
Braço articulado montado com base para fixação em superfície vertical e com rotação de 315º, perfil vertical, união com rotação 90º, perfil horizontal com altura ajustável +-300mm, suporte para painel em 90º com rotação 310º e basculante +-45º, em alumínio
|
 |
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK120-C6 |
Braço articulado montado com base para fixação em superfície vertical e com 2 rotações de 315º, perfil horizontal com altura ajustável +-300mm, união com rotação 90º, perfil vertical e suporte para painel com rotação de 310º, em alumínio
|
 |
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK120-C7 |
Braço articulado montado com base para fixação em superfície vertical e com rotação de 315º, perfil horizontal com altura ajustável +-300mm, união com rotação de 90º, perfil vertical e suporte para painel com rotação de 310º e basculante +-45º, em alumínio
|
 |
