Descrição

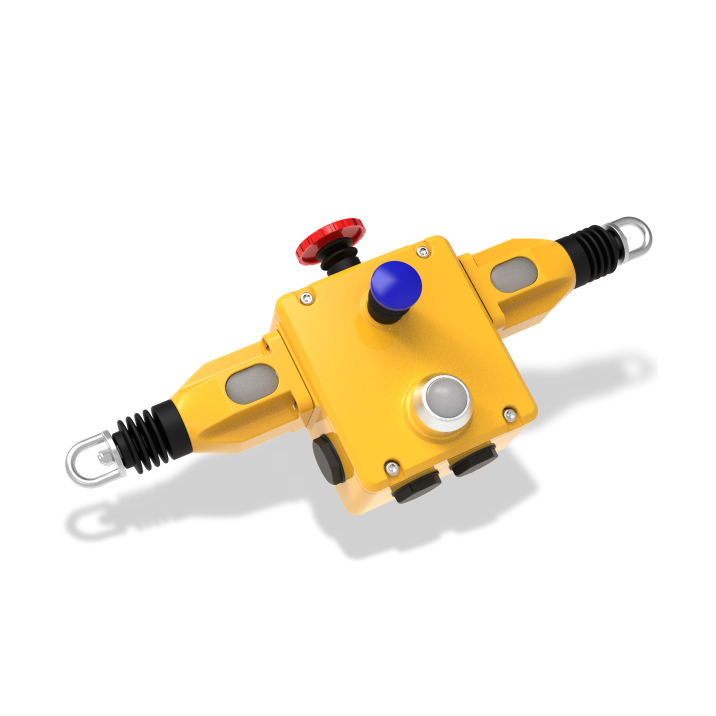

Chave de Emergência GLHD 141001B
A chave de emergência GLHD é um interruptor que trabalha com o acionamento manual de um cabo tracionado, sendo que quando o cabo perde a tração (cabo rompido) ou ganha uma tração maior (atuação manual), a segurança é ativada comutando seus contatos elétricos.
Trabalha monitorando uma distância de 200m para aplicação de uma única chave, ou até 250m aplicando três chaves em conjunto.
Para aplicação em grandes transportadores de correia e de roletes, linhas de produção compartilhadas e sistemas análogos.
Seu design é extremamente robusto, sendo confeccionada em alumínio com partes em inox para aplicações pesadas e poeirentas, apresentando grau de proteção IP67. A conexão elétrica do dispositivo pode ser feita através entrada M20 e conexão a parafuso ou com conetor M23x12 pinos. Nas aplicações de segurança apresenta categoria de segurança PLe/CAT.4, conforme ISO 13849-1.
Características
| Modelo | GLHD 141001B |
|---|---|
| Código de Compra | 4000521725 |
| Contatos elétricos | 4NF + 2NA |
| Conexão elétrica | A parafuso, entrada M20 |
| Opcional | Botão de Emergência e Led bicolor 110Vca (Vm Piscante) |
Dados Técnicos
| Normas | IEC 60947-5- IEC60947-5-5 UL508 ISO13850 IEC 13849-1 |
|---|---|
| Certificação | cULus TUV |
| Elétrico | |
| Tipo de contato de segurança | IEC 60947-5-1 Duplo com ruptura positiva |
| Material de contato | Prata |
| Terminais | Para condutores de até 2,5 mm² |
| Classificação | Categoria de Utilização: AC15 |
| Classificação Operacional | AC15 A300 240V 3A / 120V 6A 24Vcc 2.5A (indutivo) |
| Corrente térmica (Ith) | 10A |
| Tensão nominal de isolamento (Ui) | 500V |
| Tensão suportável (Uimp) | 2500V |
| Proteção contra sobrecarga e curto-circuito | Fusível externamente 10A. (FF) |
| Contatos opcionais à prova de explosão: | |
| Tipo | Chave interna IDEM LS-EX |
| Número do certificado CE | Baseefa11ATEX0267X |
| Número do certificado IEC | IECEx BAS11.0133X |
| Classificação | Ex d IIC T6 (-20C Ta 60C) Gb Ex IIIC T85C (-20C Ta 60C) Db |
| Zonas | 1, 21, 2, 22 |
| Tensão nominal | 250V ca/cc |
| Corrente nominal | 2 pólos 4A 4 pólos 2.5A |
| Classificação de segurança e dados de confiabilidade: | |
| Confiabilidade mecânica | 1,5 x 10^6 operações com carga de 100mA |
| ISO 13849-1 | até categoria 4 com relé de segurança |
| ISO 13849-1 | até PLe, dependendo da arquitetura do sistema |
| EN 62061 | até SIL3, dependendo da arquitetura do sistema |
| Dados de segurança – uso anual MTTFd |
8 ciclos por hora / 24 horas por dia / 365 dias 214 anos |
| Características Mecânicas: | |
| Gabinete/Tampa | Aço Fundido – Pintado amarelo |
| Peças externas | Aço inoxidável |
| Grau de proteção | IP67 |
| Vãos de corda: | Cabeça dupla até 250m |
| Dispositivo de tensão da corda | Tensor/Pinça IDEM, Fixação Rápida |
| Tipo de corda: | Diâmetro externo de 4,0 mm, Interior em aço galvanizado, Revestimento em PVC |
| Montagem | 4 x M5 |
| Posição de montagem: | |
| Entrada de conduíte | 4 x M20, 4 x ½ ” NPT ou 1 x M23 / 12 polos |
| Configurações de torque | Montagem M5 4,0 Nm Tampa T20 Torx M4 1,5 Nm Terminais 1,0 Nm |
| Temperatura ambiente | -25C…80C (-40C Versões -FZ) |
| Resistência à vibração | 10-500Hz 0.35mm |
| Resistência ao choque | 15g 11ms |
| Força de tensão (configuração típica) | 130N |
| Força de operação típica (corda puxada) | <125N. Deflexão <300mm |
