Descrição

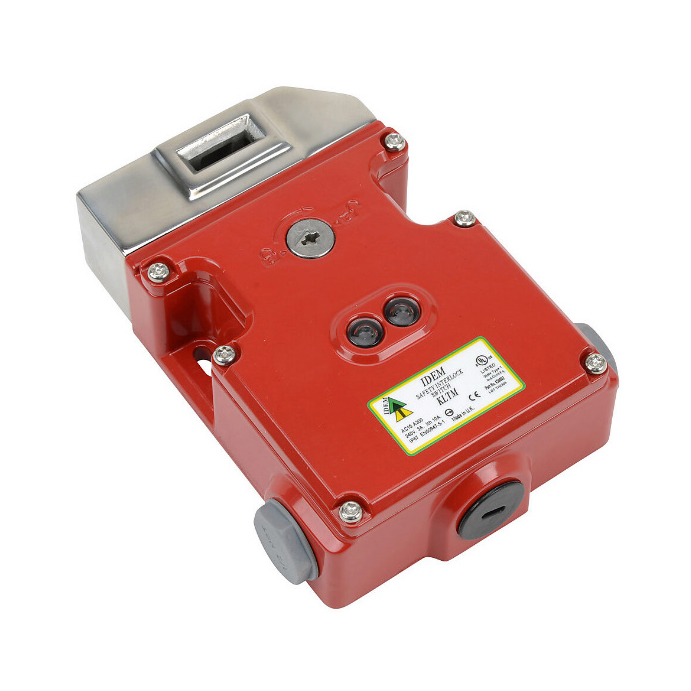

Chave de Segurança KLTM
A chave de segurança KLTM trabalha com atuação por lingueta e trava mecânica com capacidade de até 3000N de retenção, sua liberação é feita através da energização do solenoide em 24Vcc, 127Vca ou 220Vca (consulte modelos). Seu design é robusto, sendo construída com seu corpo em ferro fundido e cabeçote em AÇO INOX, evitando assim a quebra precoce da chave com colisões de proteções e portões desalinhados. Seu grau de proteção é IP67. O cabeçote da KLTM conta com liberdade de rotação para facilitar a instalação e o monitoramento da proteção móvel ou fixa, fornecendo 4 posições possíveis de monitoramento em um único dispositivo.
Possui 4 contatos de segurança e 2 auxiliares, fornecendo a possibilidade de monitorar individualmente a lingueta e o solenoide de abertura, diagnóstico completo do dispositivo de forma simplificada. A chave apresenta ainda 2 Led’s de status, indicando solenoide energizado ou chave em condição segura. A conexão elétrica do dispositivo pode ser feita através de borne a parafuso na chave ou com conetor M23x12 pinos. Nas aplicações de segurança apresenta categoria de segurança PLe/CAT.4, conforme ISO 13849-1.
Características
| Modelo | KLTM 450001HF |
|---|---|
| Código de Compra | 40000260 |
| Contatos elétricos | 2NF + 1NA |
| Conexão elétrica | A parafuso, entrada M20 |
Especificações Técnicas
| Confiabilidade mecânica B10d | 2,5×10^6 operações com carga de 100mA |
|---|---|
| Segurança ISO 13849-1 | Até Ple / CAT.4, dependendo da arquitetura do sistema |
| Dados de segurança – uso anual MTTFd |
8 ciclos por hora / 24 horas por dia / 365 dias 356 anos |
| Tensão do solenóide (por código de vendas) | 24Vcc/ca ou 110Vca ou 220Vca +/- 10% |
| Potência do solenoide | 12W |
| Tensão de alimentação do LED | 24Vcc +/- 10% |
| Categoria de utilização Contatos de segurança |
AC15 A300 3A |
| Corrente térmica (Ith) | 5A |
| Categoria de utilização Contatos auxiliares |
24Vcc 500mA |
| Tensão nominal de isolamento | 600Vca/2500Vca |
| Força de retenção | 3000N 300Kg |
| Curso para abertura positiva | 10mm |
| Raio mínimo de entrada do atuador | Standard 175mm Flexível 100mm |
| Velocidade máxima de aproximação/velocidade de retirada | 600mm/s |
| Material do corpo | Ferro fundido, pintado em vermelho |
| Material do cabeçote | Aço Inox |
| Temperatura de operação | de -25°C até +40°C |
| Proteção da carcaça | IP67 (NEMA 6) |
| Resistência à vibração | IEC68-2-6 10-55Hz +1Hz |
| Parafusos de fixação | 4xM5 |
