Descrição

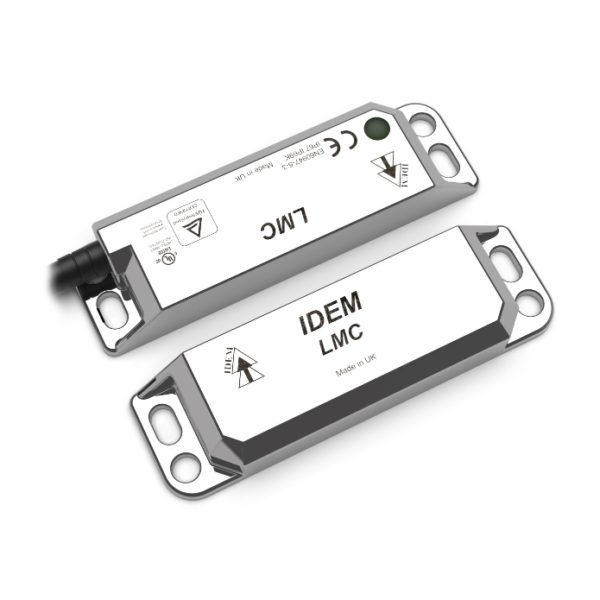

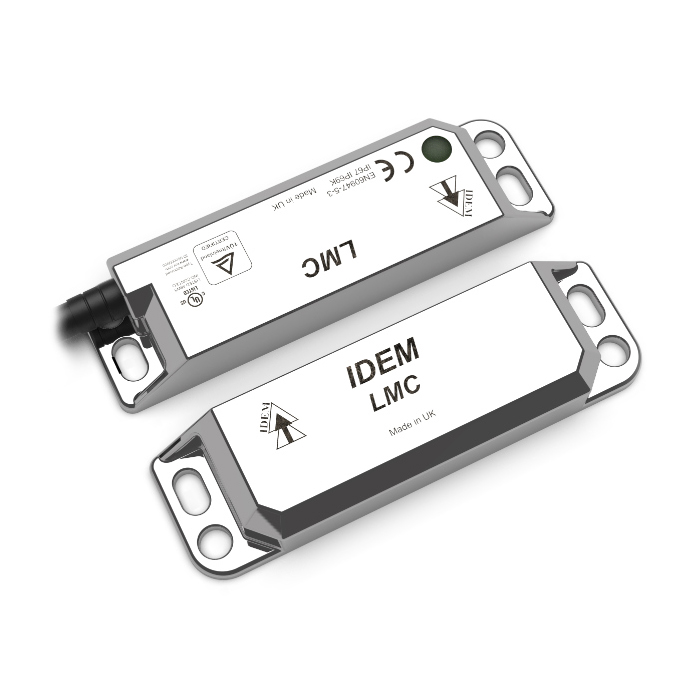

Sensor Magnético de Segurança LMC
O sensor de segurança LMC trabalha com atuação magnética codificada e sem contato, possuindo grande tolerância a desalinhamento entre o sensor e o atuador (até 14mm), disponibilizando assim a possibilidade de trabalhar mesmo em situações onde a proteção móvel/fixa não está perfeitamente alinhada e esquadrada.
Design robusto e confeccionado em AÇO INOX, para aplicação que exigem higiene e lavagem constante da máquina, apresentando grau de proteção IP67 e IP69k.
A conexão elétrica do dispositivo pode ser feita através de cabo injetado ou conetor M12x8 pinos.
Nas aplicações de segurança apresenta categoria de segurança PLe/CAT.4, conforme ISO 13849-1.
Características
| Modelo | LMC 133005 |
|---|---|
| Código de Compra | 4000519087 |
| Contatos elétricos | 2NF + 1NA |
| Conexão elétrica | Cabo injetado de 2m |
Especificações Técnicas
| Segurança ISO 13849-1 | Até Ple / CAT.4, dependendo da arquitetura do sistema |
|---|---|
| PFHd | 2.5×10^10 |
| Intervalo do teste de prova (vida útil) MTTFd |
20 anos 866 anos |
| Tensão nominal de operação | 24Vcc +/- 10% |
| Canal de segurança 1 NF Canal de segurança 2 NF Canal de segurança 3 NA |
24Vcc 0.2A Max. 24Vcc 0.2A Max. 24Vcc 0.2A Max. |
| Corrente mínima comutada | 10Vcc 1mA |
| Resistência dielétrica | 250Vca |
| Resistência de isolamento | 100 MegaOhms |
| Distância recomendada de instalação | 5mm |
| Distância de comutação | 10mm Fecha |
| (Alvo para Alvo) | 20mm Abre |
| Tolerância ao desalinhamento | 5mm em qualquer direção a partir do intervalo de configuração de 5mm |
| Frequência de comutação | 1.0Hz Máximo |
| Velocidade de aproximação | 200mm/min a 1000mm/s |
| Material do corpo | Aço inox |
| Temperatura de operação | de -25°C até +105°C |
| Proteção da carcaça | IP69K (NEMA PW12) IP67 (NEMA 6) |
| Resistência ao choque | IEC68-2-27 11ms 30g |
| Resistência à vibração | IEC68-2-6 10-55Hz 1mm |
| Tipo de cabo | PVC 6 ou 8×0.25mm², Externo 6mm |
| Parafusos de fixação | 2xM4 Torque de aperto 1.0Nm |
| Posição de montagem | Qualquer |
