Descrição

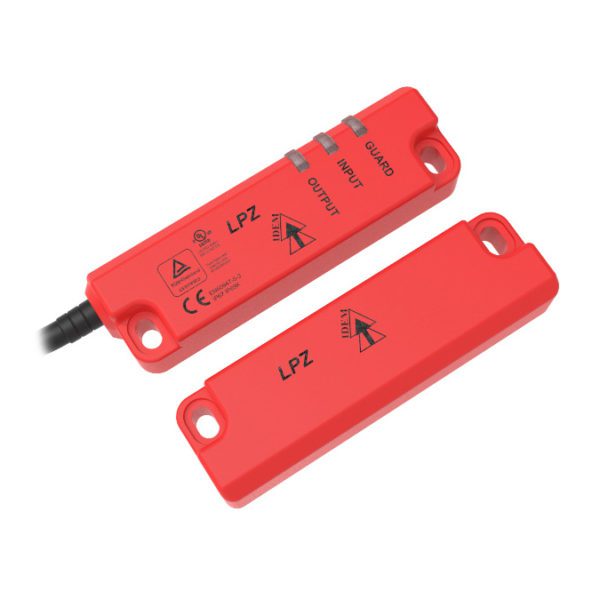

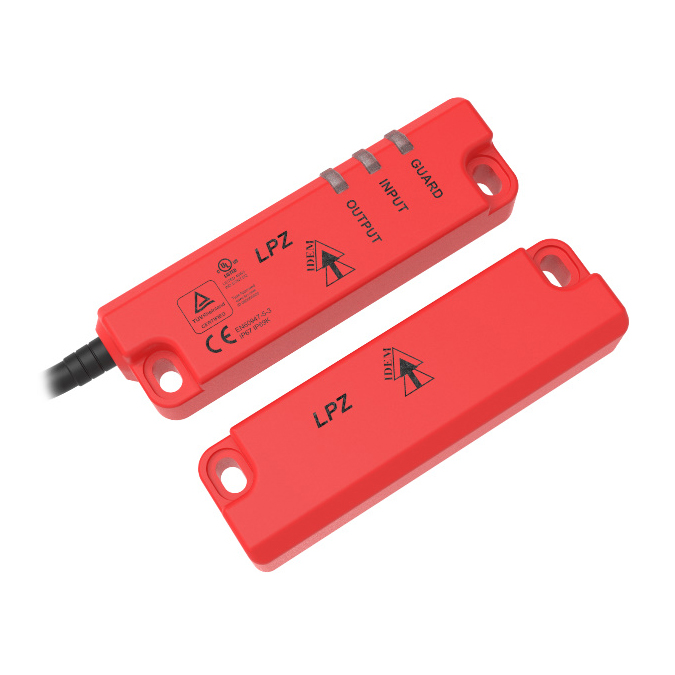

Sensor de Segurança LPZ-M
O sensor de segurança LPZ trabalha sem contato e com atuação codificada por RFID somada a uma entrada dupla de segurança, tudo monitorado pela própria chave LPZ, analisando a simultaneidade dos sinais elétricos e o código RFID apresentado ao receptor.
Na detecção de erros no circuito de segurança, a chave entrada em falha e fornece todo um diagnóstico dos motivos de parada através de seus leds frontais e também apontando a falha ao CLP através de sua saída auxiliar. Possui grande tolerância a desalinhamento entre o sensor e o atuador (até 10mm), disponibilizando assim a possibilidade de trabalhar mesmo em situações onde a proteção móvel/fixa não está perfeitamente alinhada e esquadrada.
Design robusto e confeccionado para aplicações que exigem higiene e lavagem constante da máquina, apresentando grau de proteção IP67 e IP69k. A conexão elétrica do dispositivo pode ser feita através de cabo injetado ou conetor M12x8 pinos.
A chave LPZ é disponibilizada em dois modelos, sendo eles a versão M (Master code) e a versão U (Unique code). Versão M (Código Mestre): A chave pode operar com qualquer atuador LPZ, sendo que para modificar o atuador de trabalho é necessário desligar o dispositivo (24V Off), posicionar em sua frente o novo atuador e então religar a chave (24V On), nesse momento ela esquece o código RFID antigo e passa a trabalhar com o novo.
Versão U (Código Único): A chave pode operar apenas com seu atuador original, não sendo possível o substituir por outro. Nesse caso, o código RFID vem gravado no verso da chave/atuador. Um total de 32.000.000 de códigos únicos estão disponíveis. Nas aplicações de segurança apresenta categoria de segurança PLe/CAT.4, conforme ISO 13849-1.
Características
| Modelo | LPZ-M 402002 |
|---|---|
| Código de Compra | 444822400077690 |
| Contatos elétricos | 2NF + 1NA |
| Conexão elétrica | Cabo injetado de 5m |
Especificações Técnicas
| Segurança ISO 13849-1 | Até Ple / CAT.4, dependendo da arquitetura do sistema |
|---|---|
| PFH (1/h) | 4,77E-10 Corresponde a 4.8% da SIL3 |
| Intervalo do teste de prova (vida útil) MTTFd |
20 anos 1100 anos |
| Tensão nominal de operação | 24Vcc -15% +10% |
| Saída de segurança OSSD (2xPNP) Saída auxiliar NA (PNP) |
24Vcc 0.2A Max. 24Vcc 0.2A Max. |
| Corrente mínima comutada | 10Vcc 1mA |
| Entrada de segurança 1 e 2 | 24Vcc |
| Tempo de resposta proteção aberta | 60ms max. |
| Tempo de resposta Entradas Off | 20ms max. |
| Resistência dielétrica | 250Vca |
| Resistência de isolamento | 100 MegaOhms |
| Distância recomendada de instalação | 5mm |
| Distância de comutação | 8mm Fecha 20mm Abre |
| Tolerância ao desalinhamento | 5mm em qualquer direção a partir do intervalo de configuração de 5mm |
| Frequência de comutação | 1.0Hz Máximo |
| Velocidade de aproximação | 200mm/min a 1000mm/s |
| Material do corpo | Poliéster aprovado pela UL |
| Temperatura de operação | de -25°C até +80°C |
| Proteção da carcaça | IP69K (NEMA PW12) IP67 (NEMA 6) |
| Tipo de cabo | PVC 8×0.25mm², Externo 6mm |
| Parafusos de fixação | 2xM4 Torque de aperto 1.0Nm |
| Posição de montagem | Qualquer |
