Descrição

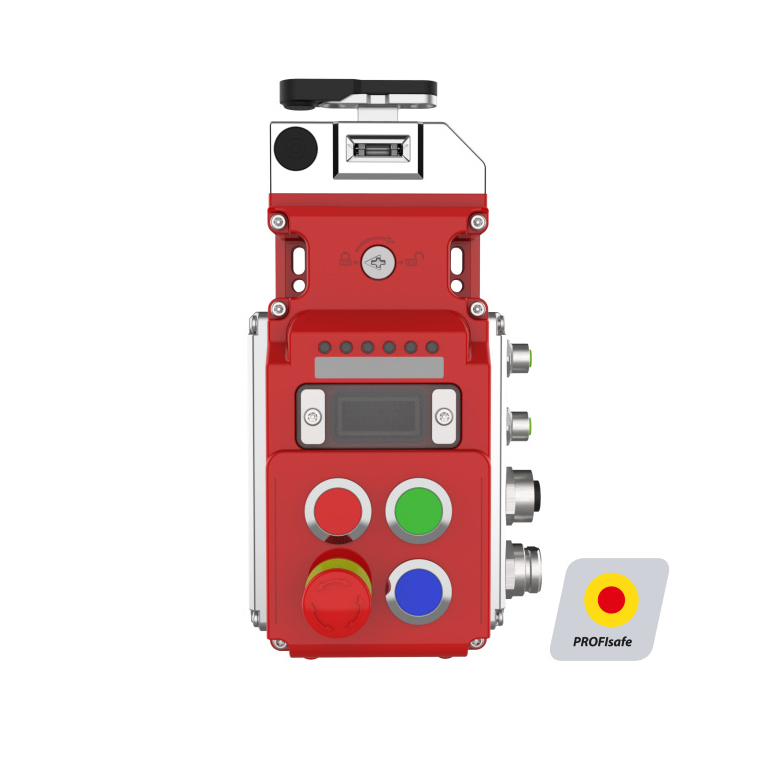

Chave de Segurança UGB-NET-M-PS 528001
Com PROFINET / PROFIsafe, intertravamento RFID e botoeira integrada
A chave de segurança UGB-NET possui PROFINET integrado com PROFIsafe e combina intertravamento codificado por RFID de alto nível e funções de controle de máquina por botões tudo em um único dispositivo. Elas podem ser facilmente instaladas em portas de acesso para fornecer travamento, opções de escape traseiro e maçanetas deslizantes ou giratórias, reduzindo assim o risco de os operadores ficarem presos dentro de uma área protegida.
Design robusto, sendo construída com seu corpo em ferro fundido e cabeçote em AÇO INOX, evitando assim a quebra precoce da chave com colisões de proteções e portões desalinhados.
O cabeçote fornece 2 posições possíveis de monitoramento em um único dispositivo.
Nas aplicações de segurança apresenta categoria de segurança PLe/CAT.4, conforme ISO 13849-1.
Características
| Modelo | UGB-NET-M-PS 528001 |
|---|---|
| Protocolo | Profinet / ProfiSafe |
| Maçaneta | A direita |
Especificações Técnicas
| Dados Técnicos | |
|---|---|
| Nível de codificação do atuador | Tipo 4 (RFID), Alto (de acordo com ISO 14119) |
| Detecção de RFID | 10mm Fecha 20mm Abre |
| Distância de bloqueio garantida | 5mm |
| Tempo de resposta (E Stop) | 36ms máx. (E-stop -> transmissão para o barramento de campo) |
| Tempo de resposta (bloqueio de proteção) | 36ms máx. (Guarda / Bloqueio -> transmissão para o barramento de campo) |
| Dados Elétricos | |
| Tensão operacional | 24 V DC +10% / – 15% (SELV / PELV) |
| Requisitos UL da fonte de alimentação | Deve ser usada fonte de alimentação de classe 2 |
| Corrente máx. | 600 mA (solenoide de bloqueio habilitado) |
| Dados Mecânicos | |
| Força máxima de retenção (F1) | 3000 N |
| Força de retenção nominal (Fzh) | 2307 N |
| Material do corpo | Alumínio fundido |
| Material do cabeçote | Aço inox 316 |
| Dados Ambientais | |
| Temperatura de operação | -5 ° C a 40 ° C |
| Proteção da carcaça | IP65 |
| Altitude máxima de operação | 2000 m |
| Choque e vibração | Testado de acordo com: IEC 60068-2-6 e IEC 60068-2-27 |
| Grau de poluição (armazenamento e operação) | Grau 2 (EN 60664) |
| Dados de confiabilidade / segurança (EN ISO 13849-1) | |
| Categoria | 4 |
| Nível de performance | e |
| MTTFd | Alto |
| DC | 99,00% |
| Dados de confiabilidade / segurança (EN 62061 / IEC 61508) | |
| Tempo de trabalho | 20 anos |
| SIL CL | SIL 3 |
| PFHd (Monitoramento de bloqueio / bloqueio de proteção) | 7,3E-10 |
| PFHd (função de parada de emergência) | 2,3E-9 |
