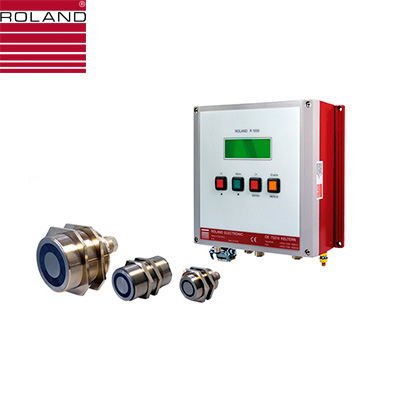

Detector de Chapa Dupla 24VDC Ethernet – E20
Aplicações
- Detector de chapa dupla de material ferroso tolerante a lacuna de ar com sonda única
- Sem força após a medição
- Sensores permutáveis para espessura de chapa de 0.1 a 12 mm.
- Opcional: Versão 4P permite a conexão de até quatro sensores de blank duplo
Características
- Calibração sem amostras de chapa
- Display digital da espessura da chapa e parâmetros de operação
- Programável para 255 espessuras diferentes de chapas
- Monitoramento de ultrapassagem e insuficiência dos limites de medida
- Monitoramento da tensão de operação e tempo de medição
- Interface PLC
- Interfaces fieldbus opcionais: Profibus, DeviceNet, ControlNet, Interbus, CANopen, ProfiNet, CC-Link, EtherCAT, EtherNet/IP Interfaces selecionáveis
- Comunicação de dados via interface opto-acoplada RS 232 opcional (download)
- Relé ou saída opto-acoplada para abaixo da medida, medida nominal, sobre a medida e disponível
- Opcional: Carcaça de parede (IP65) ou montagem em painel frontal
Variantes do dispositivo
- E20-B-R, E20-B-O, E20-C-O, E20-PR*-S: a conexão de um sensor
- E20-4P-B-R, E20-4P-B-O, E20-4P-C-O, E20-4P-PR*-S: a conexão de até 4 sensores
* Profibus e todos os sistemas Fieldbus usuais estão disponíveis
Sensor
| Tecnologia |
Eletromagnético |
| Sensores: |
P42AGS |
P128GPPS |
| Faixa de medição: |
|
|
| Aço magn. [FE] |
0,1 … 4 mm |
1 … 12 mm |
| Alumínio [NF] |
– |
– |
| Aço inoxidável aust. [NF] |
– |
– |
| Não-metais: |
– |
– |
| Espaço aéreo: |
0 mm |
0 mm |
| Particularidade: |
Carcaça de parede (IP65) ou montagem em painel frontal |
Carcaça de parede (IP65) ou montagem em painel frontal |
| Tempo de medição: |
80 ms (em aço 4 mm) |
1,15 s (em aço 12 mm) |
Especificações Técnicas
| Aplicações: |
Detecção de chapa dupla em desempilhador, robô carregador, alimentador de prensar. |
| Espessura do material: |
Aço: 0,1 – 12 mm |
| Método de medição: |
Detecção de chapa dupla com sonda única |
| Princípio de funcionalidade: |
Sensor eletromagnético de chapa dupla |
| Programas: |
255 programas de medição possíveis |
| Características especiais: |
Sensores de chapa dupla tolerantes a lacuna de ar linearizada |
| Até quatro sensores de chapa dupla do mesmo tipo podem ser conectados (Versão 4P) |
| Ciclos de medição curta |
| Carcaça de parede (IP65) ou montagem em painel frontal |
| Sugestão |
Informações sobre outros sensores estão documentadas no manual. |
