Descrição

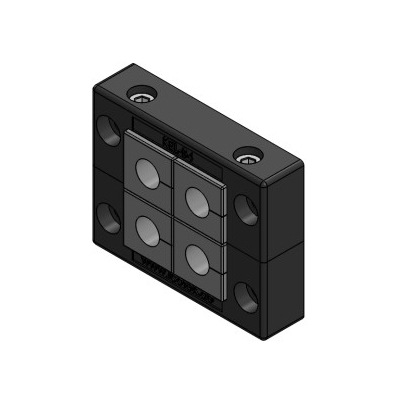

Estrutura de entrada de cabos KEL-B4 / KEL-B4 V2A
Divisão centralizada
O KEL clássico é um sistema de entrada de cabo dividido centralmente para direcionar cabos com conectores, fornecendo uma classificação IP54 / até UL Tipo 12.
O anel isolante KT com fenda correspondente ao diâmetro do cabo é colocado ao redor do cabo e inserido na estrutura de entrada do cabo. As estruturas de entrada de cabo dividido KEL correspondem exatamente às dimensões de corte dos conectores industriais padrão de 10, 16 e 24 pinos. Pode-se escolher um recorte de 36 mm ou 46 mm de altura, dependendo dos cabos que estão sendo encaminhados. O tamanho KEL-B corresponde às dimensões de corte dos instrumentos de medição de 46 × 46 mm.
Com base nos tamanhos de quadro KEL 16 e KEL 24, também existem versões estendidas com quadros intermediários adicionais disponíveis. Permitindo assim uma solução de roteamento rápida, fácil e econômica para até 120 cabos ou mangueiras.
Para a montagem / desmontagem sem ferramentas das estruturas de entrada de cabos, a estrutura de montagem instantânea KEL-SNAP pode ser usada.
Uma junta de borracha plana está incluída no envio.
Vantagens e benefícios
- A garantia em cabos pré-terminados permanece
- Retrofits, reparos e manutenção podem ser feitos de forma muito mais fácil e rápida
- Alta densidade de cabos, grande variedade de ilhós
- Alívio de tensão de acordo com EN 62444
- Alta estabilidade, resistente à vibração
- Forma que economiza espaço
- Densidade de cabo muito aumentada ao usar ilhós duplos ou quádruplos
Especificações Técnicas
| Parte No. | 42204 – Estrutura de entrada de cabos KEL-B4 / KEL-B4 V2A |
|---|---|
| EAN | 4,25127E+12 |
| PU | 10 |
| Para max. não. de cabos | 16 |
| Máx. diâmetro do cabo | 17 mm |
| Comprimento | 72 mm |
| Largura | 58 mm |
| Altura | 17 mm |
| Altura de montagem | 17 mm |
| Tamanho recortado | 46 × 46 mm |
| Nº de orifícios de parafuso | 4 |
| Diam. de orifícios de parafuso | 5,8 mm |
| Material de parafuso | Aço suave, galvanizado zincado |
| Adequado para ilhós | 4 x KT pequeno |
Tabela 01 – Ilhós pequenos
| Ilhós | Indicado p/ | Tipo de ilhós | Tipo de cabo |
|---|---|---|---|
| AT-KM M12 × 1.0 | M12 × 1,0 | IMAS-CONNECT adapt. Pequeno | p/conector |
| AT-KM M12 × 1,5 | M12 × 1,5 | IMAS-CONNECT adapt. Pequeno | p/conector |
| AT-KM M14 × 1.0 | M14 × 1,0 | IMAS-CONNECT adapt. Pequeno | p/conector |
| AT-KM M16 × 1,5 | M16 × 1,5 | IMAS-CONNECT adapt. Pequeno | p/conector |
| AT-KM M5 × 0,5 | M5 × 0,5 | IMAS-CONNECT adapt. Pequeno | p/conector |
| AT-KM M8 × 0,5 | M8 × 0,5 | IMAS-CONNECT adapt. Pequeno | p/conector |
| AT-KM M8 × 1.0 | M8 × 1,0 | IMAS-CONNECT adapt. Pequeno | p/conector |
| AT-KZ 1/4 “ | 1/4 “ | IMAS-CONNECT adapt. Pequeno | p/conector |
| AT-KZ 1/8 “ | 1/8 “ | IMAS-CONNECT adapt. Pequeno | p/conector |
| BTK gy | fechado | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 1 gy | 1 – 2 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 10 gy | 10 – 11 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 11 gy | 11 – 12 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 12 gy | 12 – 13 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 13 gy | 13 – 14 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 14 gy | 14 – 15 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 15 gy | 15 – 16 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 2 gy | 2 – 3 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 2 | 1 gy | 1 – 1 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 2 | 2 gy | 2 – 2 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 2 | 3 gy | 3 – 3 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 2 | 4 gy | 4 – 4 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 2 | 5 gy | 5 – 5 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 2 | 6 gy | 6 – 6 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 2 | 7 gy | 7 – 7 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 2 | 8 gy | 8 – 8 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 3 gy | 3 – 4 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 4 gy | 4 – 5 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 4 | 2 gy | 2 – 2 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 4 | 3 gy | 3 – 3 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 4 | 4 gy | 4 – 4 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 4 | 5 gy | 5 – 5 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 4 | 6 gy | 6 – 6 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 5 gy | 5 – 6 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 6 gy | 6 – 7 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 7 gy | 7 – 8 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 8 gy | 8 – 9 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 9 gy | 9 – 10 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT oval gy | padrão | KT pequeno (21x21x19mm) | Cabo OVAL |
| KT tele gy | padrão | KT pequeno (21x21x19mm) | Cabo telefônico |
| KT Tele1 gy | padrão | KT pequeno (21x21x19mm) | Cabo de dados RJ12 |
| KT Tele2 gy | padrão | KT pequeno (21x21x19mm) | Cabo de dados RJ10 / RJ45 |
| KT-ASI gy | padrão | KT pequeno (21x21x19mm) | Cabo ASI |
| KT-ASI-2 ll gy | padrão | KT pequeno (21x21x19mm) | Cabo ASI |
| KT-ASI-2 rl gy | padrão | KT pequeno (21x21x19mm) | Cabo ASI |
| KT-DPF-A gy | 3 – 12 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT-DT 7 | 1 – 6 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT-DT 8 | 1 – 7 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT-S1 gy | padrão | KT pequeno (21x21x19mm) | Cabo S1 |
| KTMB-A | 2,5 – 6,5 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KTMB-B | 4 – 7,5 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KTMB-C | 6,5 – 10 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KTMB-D | 9,5 – 13 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KTMB-E | 13 – 16 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KTs 16 gy | 16 – 16 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KTs 17 gy | 17 – 17 mm | KT pequeno (21x21x19mm) | Cabo redondo |
