Descrição

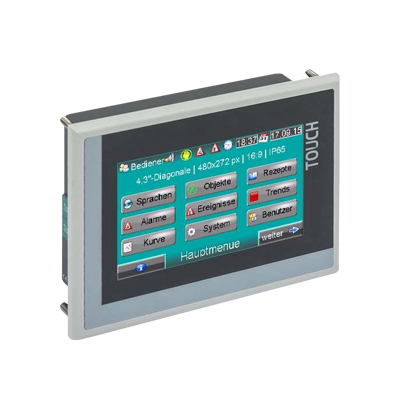

IHM-S7 HMI430T
IHM 4.3″ TOUCHSCREEN, Colorida 65K, FLASH 48MB, 24VDC, 480×272 Pixel, TFT, C/ 2xEthernet
A linha de interface entre o homem e a máquina da série IHM-S7 fornece em todos os tamanhos de tela uma imensa capacidade de apresentação de imagens e gráficos, contando com um total de 65.000 cores.
A IHM-S7 é programável através do software gratuito VisuStage e fornece ferramentas para importação de variáveis e símbolos de um projeto SIMATIC®- Manager ou TIA-Portal de maneira simples e rápida, já os sincronizando com DB’s do projeto criado.
A linha IHM-S7 é apresentada nos tamanhos de 3.5″, 4.3″, 5.7″, 7″, 10.1″ e 15.6″, sendo que todas elas possuem no mínimo 1 porta RJ45 para comunicação S7 com seu controlador lógico, além de outros protocolos genéricos.
No tocante a sua programação é empregado a utilização de softwares gratuitos para criar suas telas, fazer simulações offline, importar dados do programa criado em SIMATIC®- Manager ou TIA-Portal e também realizar monitoramentos remotos e visualizar dados do processo sem ser necessário a aquisição de uma licença especial.
Especificações Técnicas
| Dados Técnicos | |
|---|---|
| Modelo | HMI430T-0-03 |
| Código de Compra | 448240006708 |
| Dimensões LxhxP (mm) | 140 x 100 x 30 |
| Recorte do painel (mm) | 118 x 84 |
| Peso (g) | 450 |
| Grau de Proteção Frontal Grau de Proteção traseiro |
IP65 IP41 |
| Temperatura de Operação (ºC) | -20°C … +60°C |
| Conector elétrico | Mola para cabo 1,5mm² (Removível) |
| Tensão de Operação | 24Vcc (11…30Vcc) |
| Consumo | 150mA |
| Tamanho da tela (diagonal polegadas) Resolução da tela (pixel) |
4,3″ (111mm) 480×272 pixels (formato 16:9) |
| Display de exibição Unidade operacional |
Tela TFT com cores de 16 bits Tela sensível ao toque analógica, resistiva |
| Memória flash interna | 48 Mbyte |
| Memória externa | MicroSD, até no máx. 8 Gbyte |
| Relógio de tempo real | sim (relógio de hardware com suporte ao acumulador) |
| Até 1024 alarmes Amostragem, exibição e arquivamento de dados de tendências para 4 tendências com 16 canais cada Até 64 receitas com 256 elementos em 256 registros Sistema de gerenciamento de usuários com 9 camadas e proteção por senha Protetor de tela, função de desligamento da luz de fundo, tela limpa e campainha Biblioteca com símbolos 2D e 3D, simulação integrada |
|
| VNC-Server | Verificação dos status do controlador através de um servidor da WEB |
| Software de programação Software de gerenciamento remoto |
VisuStage RemoteStage |
| Unidade de programa p/ referência | HMI430T |
| Interfaces seriais (protocolos) | – |
| Ethernet (protocolos) | 2x Ethernet: 10/100 MBit com partes da funcionalidade CP343 (S7, RFC1006, TCP, UDP, Modbus-TCP) |
