Descrição

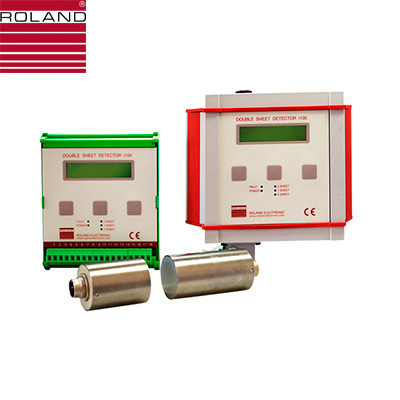

Controlador para sensor de Chapa Dupla para montagem de quadro elétrico – I100
Aplicações
Sensor de chapa dupla custo-efetivo com sensores de cabeça dupla
Características
- Sensores de cabeça dupla (transmissor / receptor), indutivo
- Detecção de chapa dupla sem contato de – Material ferroso .05 – 4 mm (.002in. – .16in.), espessura de chapa única – Materiais não-ferrosos .05 – 12 mm ( .002in. – .50in.), espessura de chapa única
- Adequado para chapas de oscilação (flutting)
- Instalação fácil por teclas ou via entrada de controle
- Display LCD para visualização devalores nominais / atuais, mensagens de erro / operacionais, alocação de teclas
- Carcaças compactas para montagem em trilho DIN, grau de proteção IP00
Variantes do dispositivo
- I100: Carcaça compacta para montagem em trilho DIN, classe de proteção IP00
- I100-S: Carcaça compacta para montagem com parafusos, conexões em plug, classe de proteção IP54
- I100-IP65: Unidade de controle em carcaça protetora, para montagem em máquina, classe de proteção IP65
- I100-S-WI: Detecção de chapa dupla com bom custo benefício e com sensor de sonda única para metais NE
Sensor
| Tecnologia | Método de transmissão indutiva | |
|---|---|---|
| Sensor: | S/E34 | S/E75 |
| Faixa de medição: | ||
| Aço magn. [FE] | 0,05 … 1 (1,5) mm | 0,1 … 3 (4) mm |
| Alumínio [NF] | 0,2 … 6 mm | 3 … 5 (15) mm |
| Aço inoxidável aust. [NF] | – | – |
| Não-metais | – | – |
| Espaço aéreo: | 10 … 40 mm | 30 … 60 mm |
| Particularidade: | Grande distância sensor de até 80 mm | Grande distância sensor de até 80 mm |
| Tempo de medição: | 18 … 75 ms | 18 … 75 ms |
Especificações Técnicas
| Aplicações: | Detecção de chapa dupla custo-efetivo com sensores de cabeça dupla |
|---|---|
| Espessura do material: | Medição sem contato de – Materiais ferrosos 0.05 – 4 mm, (.002in. – .16in.), espessura de chapa única Materiais não-ferrosos 0.05 -12 mm (.002in. – .50in.), espessura de chapa única |
| Método de medição: | Sensores de cabeça dupla (transmissor / receptor), indutivo |
| Programas: | 1 programa de medição, em armazenamento de memória |
| Limite de comutação: | 85% e 115% do valor nominal |
| Características especiais: | Adequado para chapas de oscilação (fluttering) |
| Configuração fácil por teclas ou via entrada de controle | |
| Display LCD para visualização de valores nominais / atuais, mensagens de erro / operacionais, alocação de teclas | |
| Carcaça compacta para montagem em trilho DIN, grau de proteção IP00 |
