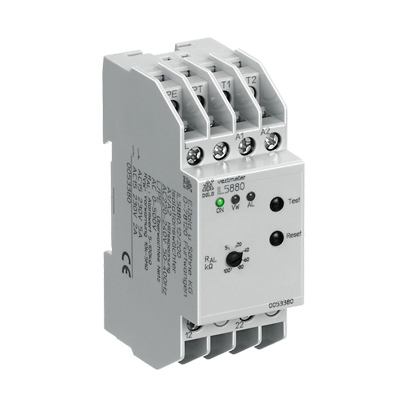

Relê de Monitoramento IL5881 – Dold

Aplicação 12-280 Vcc. 2 contatos comutáveis. Alarme ajustável (5 – 200 kΩ). Localização de falha. IEC 61557-8.

Se a resistência de isolamento entre L+ e L- para o condutor terra baixar do valor ajustado, o LED vermelho irá acender e a saída de relé associada irá comutar. Se a unidade está com reset automático e a resistência de isolamento voltar a condição normal novamente, o relê de saída volta para posição original e o LED vermelho apaga.

Sem a ponte LT-X1 o monitor de isolamento permanece em estado de falha mesmo se a resistência de isolamento voltar ao normal. A localização da falha em L+ e L- é indicada pelo LED correspondente. O reset é feito pressionando o botão interno ou externo de reset, ou desconectando a alimentação auxiliar. Ativando o botão de teste uma falha de isolamento será simulada para testar a funcionalidade da unidade.

Características

• De acordo com a IEC/EN 61557-8
• Para sistemas CC de 12 a 280 V
• Ampla faixa de tensão do circuito de entrada Um, 12..280 Vcc
• Valor de trip ajustável de 5..200 kΩ
• Indicação seletiva de falta do terra para L+ e L—permite a rápida localização de falha
• Se alimentação auxiliar
• Desenergizado no trip
• 2 contatos comutáveis
• Reset manual ou automático, programável
• Com botões de teste e reset
• Conexão para botão externo de teste e reset é possível
• Tempo de delay ajustável opcional
• Existem dois modelos disponíveis
  • IL 5881: 61mm de profundidade com terminais próximos a parte inferior para ser montado em unidade consumidora ou sistema de distribuição industrial de acordo com DIN 43880
  • SL 5881: 98mm de profundidade com terminais próximos a parte superior para ser montados em cabines com placa de identificação e dutos de cabos
• Montagem em trilho DIN parafusável

Especificações Técnicas Relê de Monitoramento
