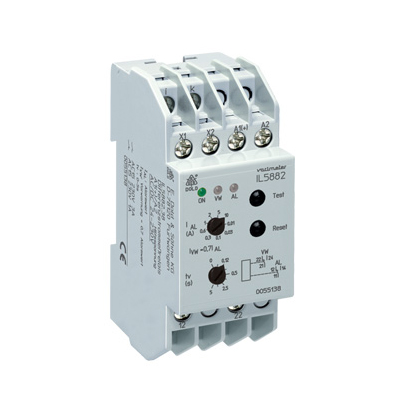

Relê de Monitoramento de Corrente Residual IL5882 / SL5882 – Dold

Aplicação CA ou CC pulsante. Faixa de tensão conforme tensão aux. Faixas medição de corrente: 10ma..10 a ou 10ma..30 a. 2x contatos saída: pré-alarme + alarme. tempo resposta até 5s. requer TC.

Detecção de falhas de isolamento em sistemas aterrados. O Relê de Corrente Residual é usado para manter em bom funcionamento as instalações elétricas antes que uma falha desencadeie na interrupção da operação.

A diminuição do isolamento pode ser detectada e indicada previamente sem que uma interrupção na operação seja de fato necessária.

Características

• Medição de acordo com IEC/EN 62020
• Para correntes CA e CC pulsantes tipo A para IEC/TR 60755
• 9 valores de trip de 10mA a 10 A ou 10 mA a 30 A
• Faixa de frequência de 20 a 2000 Hz
• Seleção de reset automático ou manual
• Pré-alarme
• Botão de teste e reset
• Detecção de cabeamento rompido
• Pequeno tempo de resposta
• Delay ajustável
• Indicação LED para tensão auxiliar e status do contato
• Contatos comutáveis 2×1
• Com cobertura selada transparente
• Largura 35 mm
• Conexão de TC externo para IL e SL
• Descrição das versões:
  • SL 5882: 100 mm de profundidade com terminais próximos a parte superior a ser montado em quadros com placa de montagem e dutos para cabos
  • IL 5882: 63 mm de profundidade com terminais próximos a parte inferior a ser montado em unidades consumidoras ou sistemas de distribuição industriais de acordo com a DIN 43880
• Requer TC especial: ND 5016

Vantagens e Benefícios

• Design compacto
• TC externo necessário

Especificações Técnicas
