Descrição
Detecção de parada segura em motores trifásicos e monofásicos, para permitir intertravamentos de porta em máquinas operatrizes ou para ativar a retenção de abertura das portas.
Suas vantagens
- Sem sensor e seguro
- Tempo de reação rápida
- Fácil de retrofit
- Combinado com intertravamento SAFEMASTER STS
Características
- De acordo com
- Nível de desempenho (PL) e categoria 4 para EN ISO 13849-1
- Nível reivindicado SIL (SIL CL) 3 para IEC / EN 62061
- Nível de Integridade de Segurança (SIL) 3 para IEC / EN 61508, IEC / EN 61511 e EN 61800-5-2
- Detecção de parada segura em motores de trifásicos e monofásicos
- Nenhum sensor externo é necessário
- Independente da direção
- Detecção de fio quebrado
- Contatos de segurança positivamente guiados: 3 contatos NA, 1 contato NF para AC 250 V
- 2 saídas de monitoramento a transistor
- 1 saída de monitoramento (contato NA)
- Tensão de monitoramento ajustável
- Atraso de tempo de parada ajustável
- Indicadores LED para paralisação, evento de ruptura de linha e tensão de operação.
- Adequado para operação com inversores
- Largura 45 mm
Especificações Técnicas
| DADOS ESPECÍFICOS | |
|---|---|

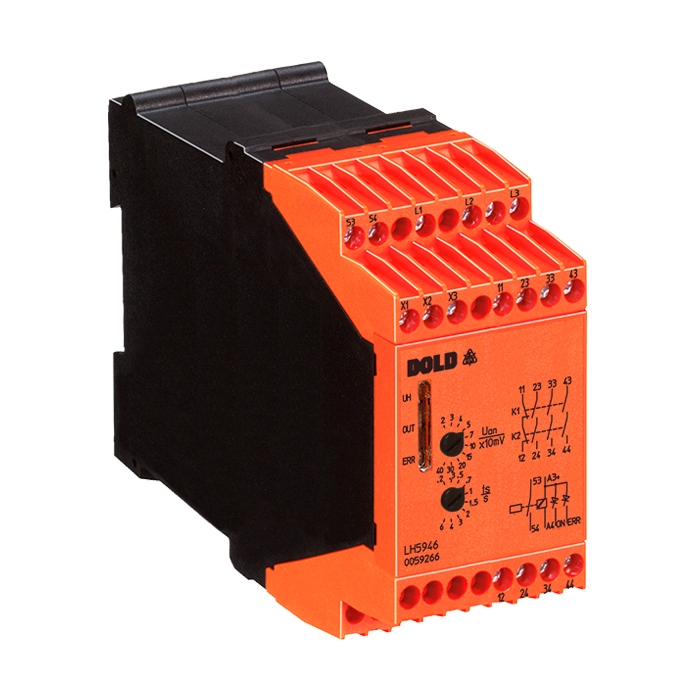

| Produto: | Rele de segurança p/ monitoramento de inercia por tensão residual |
| Código: | 0059266 |
| Referência: | LH5946.48/61 20-400 |
| Tensão de Operação: | 24Vcc |
| Terminais: | Parafuso |
| Fixação: | Para trilho DIN |
| Contatos: | 3NA+1NF, 8A |
| Tempo: | 0,2 a 6s |
| Monitoramento: | Tensão residual 20 a 400mV / com trimpot de ajuste fino |
| Tensão de monitoramento: | Até 690Vac |
| Motores: | Monofásico e trifásico |
| Rearme: | Automático |
| Material corpo: | UL 94V-0 Termoplástico |
| Largura: | 45mm |
| Altura: | 121mm |
| Profundidade: | 90mm |
| Peso do produto: | 400g |
| DADOS GERAIS | |
| Fabricante: | DOLD |
| Linha: | LH5946 |
| Temperatura de Operação: | -25°C a 60°C |
| Certificação: | CAT.4, TUV/CE/cULus/UKCA/CCC |
| Consumo: | DC aproximadamente 3W; AC aproximadamente 5 VA |
| Grau de Proteção: | Por IEC/EN 60 529. Alojamento: IP40; Terminais IP20 |
| Altitude: | < 2000 metros |
