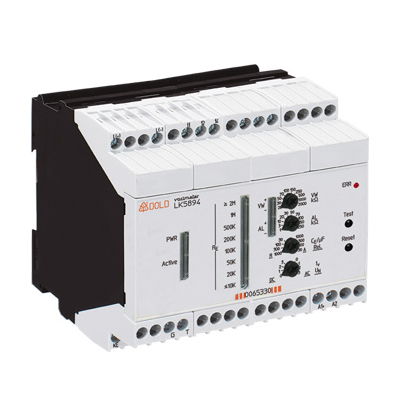

Relê de Monitoramento de Isolação LK5894 – Dold Energia

Aplicação redes até 760 Vca ou 1000 Vcc. 2 contatos para alarme (1 – 250 kΩ) e pré-alarme (20k – 2mΩ). Falha isolação simétrica e assimétrica. Tensão aux. Led diagnóstico. IEC 61557-8.

O monitor de isolamento LK5894 da família da varímetro IMD fornece o melhor e mais atualizado monitoramento de isolação de sistemas modernos Item uma solução ótima que se adequa às mais importantes normas. O dispositivo pode ser usado para sistemas CA, CC, e CA/CC mesmo com alta capacidade de perda pro condutor terra (PE) O ajuste dos valores é simples e amigável feito através de 2 chaves rotativas na frente do dispositivo.

Através dos LEDs os valores medidos, parâmetros do dispositivo e status são indicados e fáceis de compreender.

Características

• Monitoramento de isolação de acordo com IEC/EN 61557-8
• Detecção de falhas de isolamento simétricas e assimétricas
• Faixa de pré-alarme: 20 kΩ … 2 MΩ
• Faixa de alarme: 1 kΩ … 250 k
• Trip do relé selecionável para energizado ou desenergizado
• Configuração da capacitância máxima de perda para encurtar o tempo de resposta
• Ajuste simples e facilitado com chave de fenda
• LEDs para indicação da resistência atual de isolamento
• Exibição dos circuitos de medição ativos
• Auto-teste automático e manual
• Largura: 90mm

Vantagens e Benefícios

• Sistema de proteção e prevenção contra incêndio
• Localização rápida de falha através da detecção seletiva de falha para L+ e L-
• Aplicação universal em redes não-aterradas CA, CC, CA/CC com tensão nominal de até 690 V
• Adequado para alta perda de capacitância de até 1000 µF
• Configuração facilitada através de chaves rotativas
• Circuito de medição para detecção de cabo rompido
• Não pe necessário nenhum dispositivo acoplado

Especificações Técnicas Relê de Monitoramento
