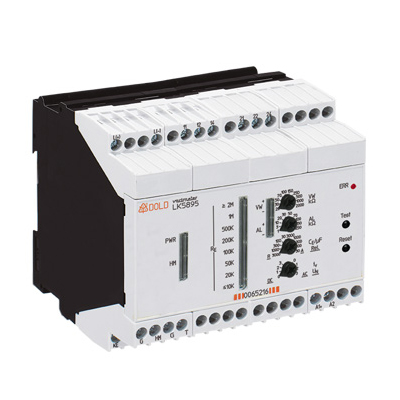

Relê de Monitoramento LK5895 – Dold

Aplicação redes até 1500 Vca ou 1100 Vcc. 2 contatos para alarme (1 – 250 kΩ) e pré-alarme (20k – 2mΩ). Falha de isolação simétrica e assimétrica. Tensão aux. Led diagnóstico. IEC 61557-8.

O Monitor de Isolamento LK5895 da família de varímetro IMD fornece o melhor e mais atualizado monitoramento de isolação para os modernos sistemas IT em uma solução estado da arte que se adequa a todas normativas mais relevantes. O dispositivo pode ser usado em redes CA, CC e CA/CC mesmo com alta capacidade de perda pro condutor terra (PE).

O ajuste dos valores de é simples e amigável feito através de duas chaves rotativas presentes na frontal do dispositivo. Através dos LEDs os valores medidores, parâmetros do dispositivo e status são indicados e facilmente compreendidos.

Características

• Monitoramento de isolação de acordo com IEC/EN 61557-8
• Detecção de falhas simétricas e assimétricas de isolamento
• Circuitos de medição podem ser desconectados via terminais de controle
• 1 contato comutável cada para alarme e pré-alarme
• 3 saídas de relé para sinalização de cabo rompido e falha de dispositivo
• Faixa de pré-alarme de 20 kΩ … 2 MΩ
• Faixa de alarme de 1 kΩ … 250 kΩ
• Relé selecionável para energizado ou desenergizado no trip
• LED para indicação de resistência de isolamento atual
• Exibição dos circuitos de medição ativos
• Armazenamento de condição de alarme selecionável
• Pushbutton externo de teste e reset pode ser conectado
• Largura: 90mm

Vantagens e Benefícios

• Sistema de proteção preventiva contra incêndio
• Rápida localização de falha através do detector de falta no condutor terra para L+ e L-
• Aplicação universal em sistemas não-aterrados AC, DC, e redes AC/DC de até 1000 V
• Adequado para altas perdas de capacitâncias de até 3000 µF
• Configuração facilitada pela presença de chaves rotativas
• Adequado para monitoramento de sistemas fotovoltaicos
• Tempos de medição otimizados
• Monitoramento de rede sem tensão
• Medição de circuito com detecção de cabo rompido
• Não é necessário nenhum dispositivo de acoplamento

Especificações Técnicas Relê de Monitoramento
