Descrição

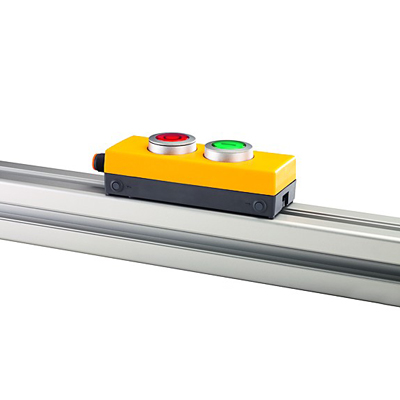

MBM128_TLITLO – Minibox com 2 botões e entrada de cabo M12 (8 polos)
| Categoria | Gabinetes de plástico isolados equipados |
|---|---|
| Series | Minibox |
| Grau de proteção | IP65 |
| Iluminação | Sim |
| Com opção de rotulagem | Sim |
| Cor | Parte inferior cinza-escuro / tampa amarela |
| Material de contato | AgNi, banhado a ouro |
| Equipado | Sim |
Lentes e placas de identificação devem ser pedidas separadamente.
Temperatura de operação: -25 ° C … + 70 ° C
Temperatura de armazenamento: -25 ° C … + 85 ° C
Tipo de botão: 1 NA e 1 NF (abertura positiva)
Fixação: com grampo de fixação na parte traseira
Conexão: M12 8 pólos (m) Pos.1 (botão de pressão) NÃO, pino 1-2; lâmpada, pino 3-4; Pos.2 (botão de pressão); NC, pino 5-6; lâmpada, pino 7-8
Material de contato: AgNi, banhado a ouro 5µm
Vida elétrica: 1 milhão na carga nominal (temperatura ambiente = 20 ° C)
Vida mecânica: 1 milhão de operações (temperatura ambiente = 20 ° C)
Abertura positiva: Contato NF acc. de acordo com EN 60947-5-1, apêndice K
Tensão de teste plugue M12: 1,5 kV
Dados elétricos Tensão de operação: 1 V … 36 V
Corrente de operação: 1 mA … 250 mA
Iluminação LED: máx. 30 V CA / CC, típ. 4 mA (a 24 V DC)
Desenho dimensional
Diagrama de fiação
