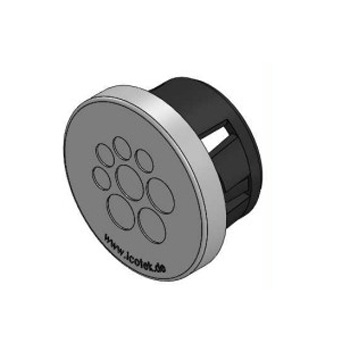

Membrana Circular para Entrada de Cabos KEL-DPZ-CLICK 40
As placas de entrada de cabos KEL-DPZ-CLICK são projetadas para rotear e vedar cabos sem conectores ou fibra ótica (de 1,5 mm a 22 mm de diâmetro) em espaço limitado.
A nova variante da comprovada placa de entrada de cabos KEL-DPZ é encaixada no recorte diretamente pela frente. Isso reduz significativamente o tempo de montagem. Como alternativa, a nova variante pode ser fixada com uma contra porca. A série KEL-DPZ-CLICK tem uma rosca para encaixe em recortes métricos de M25 a M63. Assim, recortes para prensa-cabos métricos podem ser usados.
Encaixado no recorte:
Para espessura de parede de 1 – 2,5 mm
Proteção IP65
Fixado com uma contra porca:
Para máx. espessura da parede 11 mm
Proteção IP66 / IP68
A montagem do KEL-DPZ-CLICK com cabos ou mangueiras pneumáticas pode ser feita de forma rápida e fácil. Basta fazer um pequeno orifício na membrana fina e passar os cabos. O KEL-DPZ-CLICK fornece alívio de tensão e proteção IP65 / IP66 / IP68.
Os plugues ST-B podem ser usados para vedar membranas perfuradas se os cabos tiverem sido removidos.
Vantagens e benefícios
- Montagem rápida
- Oferece dois tipos de montagem: Snap-in e fixação por contra porca
- Alta densidade de cabo
- Classes de proteção certificadas IP65 / IP66 / IP68 (de acordo com EN 60529)
- Vedação automática e alívio de tensão para o cabo
- Adequado para recortes métricos
- Projeto higiênico – livre de reentrâncias para coleta de sujeira
Especificações Técnicas
| Parte No. | 44055 – Membrana Circular KEL-DPZ-CLICK 40 |
|---|---|
| EAN | 4,25127E+12 |
| PU | 10 |
| Para max. não. de cabos | 8 |
| Cor | cinza (semelhante RAL 7035) |
| Altura | 28 mm |
| Diâmetro externo | 52 mm |
| Altura de montagem | 8 mm |
| Tamanho de corte, redondo | 40,4 mm |
| Tamanho de corte, métrico | M40 |
| Fio | M40 × 1,5 |
| Comprimento de linha | 20 mm |
| Faixa de fixação | 4 x 3,2 – 6,5 mm 4 x 5 – 10,2 mm |
