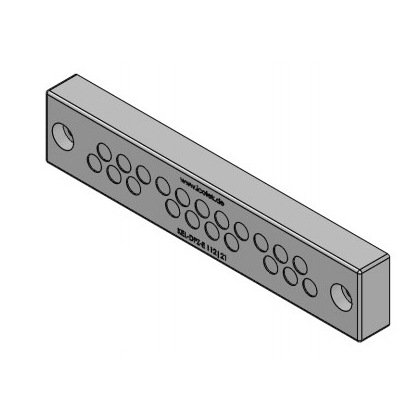

Membrana Retangular KEL DPZ E

As placas de entrada de cabos KEL-DPZ são projetadas para rotear e selar um grande número de cabos sem conectores, mangueiras ou fibra óptica (de 1,5 mm a 22 mm de diâmetro) em espaço limitado.

Os produtos KEL-DPZ são uma alternativa econômica e de economia de tempo aos prensa-cabos tradicionais.

A montagem do KEL-DPZ com cabos ou mangueiras pneumáticas pode ser feita de forma rápida e fácil. Basta fazer um pequeno orifício na membrana fina e passar os cabos. O KEL-DPZ fornece alívio de tensão e proteção até IP66 / UL tipo 12.

O KEL-DPZ corresponde exatamente às dimensões de corte dos conectores industriais padrão de 6, 16 e 24 pinos. O tamanho KEL-DPZ-B cabe em recortes 46 × 46 mm. O tamanho muito compacto KEL-DPZ-E é projetado para o roteamento de cabos em espaços muito pequenos. Através de um recorte de apenas 18 × 112 mm, até 21 cabos podem ser facilmente roteados e selados.

Especialmente para as caixas de terminais Rittal KL / KX foi criado o tamanho KEL-DPZ-KL. Ele foi projetado para passar até 72 cabos através do corte padrão pré-cortado. Os parafusos auto-roscantes necessários para a montagem estão incluídos no escopo de entrega.

Os plugues ST-B podem ser usados ​​para vedar membranas perfuradas se os cabos tiverem sido removidos.

Vantagens e benefícios

• Montagem rápida
• Alta densidade de cabo
• Proteção certificada IP66 (de acordo com EN 60529)
• Vedação automática e alívio de tensão para o cabo
• Projeto higiênico – livre de reentrâncias para coleta de sujeira
• Forma que economiza espaço

Especificações Técnicas
