Descrição

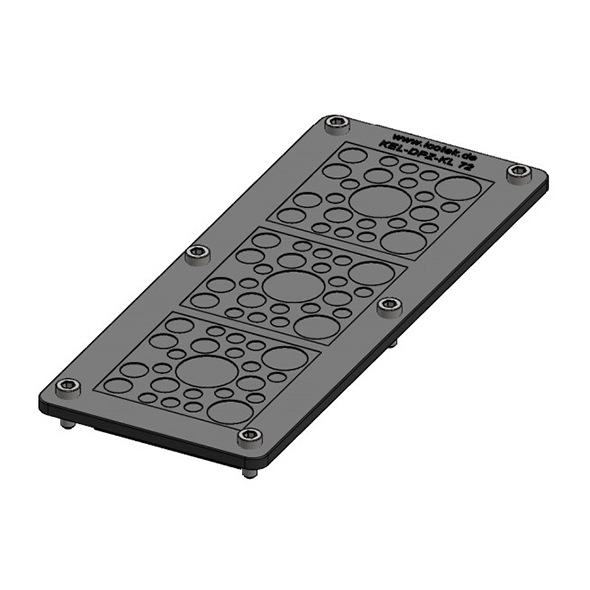

Membrana Retangular KEL DPZ KL

As placas de entrada de cabos KEL-DPZ são projetadas para rotear e selar um grande número de cabos sem conectores, mangueiras ou fibra óptica (de 1,5 mm a 22 mm de diâmetro) em espaço limitado.



Os produtos KEL-DPZ são uma alternativa econômica e de economia de tempo aos prensa-cabos tradicionais.



A montagem do KEL-DPZ com cabos ou mangueiras pneumáticas pode ser feita de forma rápida e fácil. Basta fazer um pequeno orifício na membrana fina e passar os cabos. O KEL-DPZ fornece alívio de tensão e proteção até IP66 / UL tipo 12.



O KEL-DPZ corresponde exatamente às dimensões de corte dos conectores industriais padrão de 6, 16 e 24 pinos. O tamanho KEL-DPZ-B cabe em recortes 46 × 46 mm. O tamanho muito compacto KEL-DPZ-E é projetado para o roteamento de cabos em espaços muito pequenos. Através de um recorte de apenas 18 × 112 mm, até 21 cabos podem ser facilmente roteados e selados.



Especialmente para as caixas de terminais Rittal KL / KX foi criado o tamanho KEL-DPZ-KL. Ele foi projetado para passar até 72 cabos através do corte padrão pré-cortado. Os parafusos auto-roscantes necessários para a montagem estão incluídos no escopo de entrega.



Os plugues ST-B podem ser usados ​​para vedar membranas perfuradas se os cabos tiverem sido removidos.


Vantagens e benefícios

  • Montagem rápida
  • Alta densidade de cabo
  • Proteção certificada IP66 (de acordo com EN 60529)
  • Vedação automática e alívio de tensão para o cabo
  • Projeto higiênico – livre de reentrâncias para coleta de sujeira
  • Forma que economiza espaço

Especificações Técnicas

Parte No. 43675,001
EAN 4,25127E+12
PU 1
Para max. não. de cabos 72
Cor cinza (semelhante RAL 7035)
Comprimento 221 mm
Largura 90 mm
Altura 4 mm
Altura de montagem 4 mm
Tamanho recortado 192 × 62 mm
Nº de orifícios de parafuso 6
Diam. de orifícios de parafuso 5,1 mm
Faixa de fixação 42 x 3,2 – 6,5 mm
21 x 5 – 10,2 mm
6 x 9 – 16,2 mm
3 x 16 – 22 mm
