Descrição

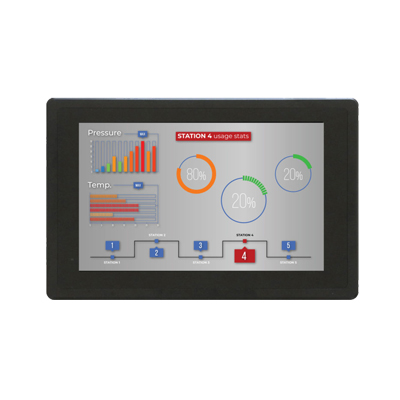

Painel PC 10,1″ LCD, Touch Screen Capacitivo, Processador Cortex-A9 com 2GB de RAM DDR3 e 8GB eMMC Flash, e Wi-Fi e Bluetooth
Recursos de hardware
O PPC-A9-101-C possui vários conectores de expansão na parte traseira – 2 conectores USB 2.0 , 2 conectores LAN , 2 conectores CAN , 3 conectores RS485 e 2 conectores RS232. Ele também possui uma antena WiFi e Bluetooth , um conector HDMI e um conector de áudio de 3,5 mm.
O módulo WiFi / Bluetooth é baseado no Realtek RTL8723BS, um chip único 802.11bgn 2.4G que integra LAN sem fio (WLAN) e um controlador de interface SDIO com o controlador Bluetooth 2.1 / 3.0 / 4.0 integrado. Ele combina um WLAN MAC, uma banda base de WLAN compatível com 1T1R e WLAN RF em um único chip. Observe que um módulo 4G / 3G pode ser adicionado. Entre em contato para mais informações. O produto também possui um slot para cartão SIM. O conector CAN, RS485, RS232 é um conector de parafuso de 16 pinos 3,81 mm (como você pode ver na imagem).
Como esta tela possui 5 canais UART, eles podem ser configurados como RS232 ou RS485. Um canal UART é usado pelo Bluetooth – a configuração padrão é 2 * RS232 + 2 * RS485 + Bluetooth. Entre em contato conosco se precisar de uma configuração diferente. A velocidade da porta RS232 e RS485 é de até 115200 Baud. O PPC-A9-101-C possui uma porta Ethernet de 1Gb de canal e uma porta HDMI que pode ser configurada por software. A resolução máxima suportada no monitor HDMI externo é 1920 × 1080 a 60Hz.
Quando se trata de recursos de áudio, o produto PPC-A9-101-C possui um conector de saída / entrada de 3,5 mm e um alto-falante interno de 2W.
Sistema no módulo
Esse sistema no módulo torna possível integrar um computador inteiro a um dispositivo, simplificando significativamente a personalização do dispositivo. É por isso que somos capazes de oferecer uma personalização rápida de todos os nossos produtos. No centro de cada produto Portwell está um sistema no módulo. Isso significa que todos os produtos compartilham o mesmo núcleo. Torna sua aplicação facilmente atualizável – sem a necessidade de reescrever uma única linha de código, sua aplicação é atualizada, graças ao mesmo sistema no módulo. Este produto apresenta a série de processadores de aplicativos .iMX 6, o CS-SOM-iMX6Q.
O processador .iMX6Q Quad representa a mais recente conquista em processadores de aplicativos multimídia integrados. Eles apresentam implementação avançada do núcleo quad Arm® Cortex®-A9, que opera em velocidades de até 1,2 GHz. Eles incluem processadores gráficos 2D e 3D, processamento de vídeo em 1080p e gerenciamento de energia integrado. Cada processador fornece uma interface de memória DDR3 / DDR3L / LPDDR2 de 64 bits e várias outras interfaces para conectar periféricos, como WLAN, Bluetooth®, GPS, disco rígido, monitores e sensores da câmera.
Entre em contato conosco para obter mais detalhes, se você quiser comprar o CS-SOM-iMX6Q separadamente.
Tela sensível ao toque
O PPC-A9-101-C possui uma tela de 10,1 ” com uma resolução de 1280 × 800 pixels e uma tela de toque capacitivo de 10 pontos . As telas sensíveis ao toque capacitivas de 10 pontos oferecem um controle estável e preciso sobre o dispositivo, além de excelente clareza de imagem. A tela oferece um brilho muito alto de 250 nits. Quando se trata do ângulo de visão, a tela oferece vários ângulos: vista superior, inferior, esquerda e direita.
Se o seu aplicativo exigir um monitor secundário, a porta HDMI na parte traseira do painel permitirá que o dispositivo funcione em uma configuração de monitor duplo com resolução de 1920 × 1080 pixels a uma taxa de atualização de 60Hz.
Software e SO
Este produto vem com um sistema operacional pré-instalado de sua escolha. Use o menu suspenso para escolher o que você precisa e nós o pré-instalamos.
Ele suporta os seguintes sistemas operacionais:
- Linux com Qt5.5
- Android 4.3
- Android 6.0
- Android 8.0
- Ubuntu 12.04
- Ubuntu 14.04
Os engenheiros de software da Portwell criaram todos os drivers, portanto todos os recursos de hardware estão prontamente disponíveis para qualquer ferramenta de desenvolvimento padrão. Obviamente, se o seu projeto exigir um sistema operacional que não esteja na lista, entre em contato e criaremos uma versão personalizada que atenda às suas necessidades.
Especificações Técnicas
| Peso | 2000g |
|---|---|
| Dimensões | 280 × 185,5 × 27,5 mm |
| Fator de forma | Painel |
| Tamanho da tela (polegadas) | 10.1 “ |
| Resolução | 1280 * 800 |
| CPU | Cortex-A9 |
| INSTANTÂNEO | 8GB |
| RAM | 2GB DDR3 |
| Brilho (cd / m²) | 250 |
| Bluetooth | Bluetooth integrado |
| Wi-fi | WiFi a bordo |
| 4G | 4G a bordo / opcional |
| HDMI | 1x HDMI |
| SATA | 1x SATA II |
| Ethernet | 1x LAN 1000M, 1x LAN 100M Opcional |
| USB | 1x USB 2.0 OTG, 3x USB 2.0 HOST |
| GPIO | 4x Entrada Isolada, 4 Saída Isolada 5 ~ 24V (pode conduzir corrente de 500mA) |
| RS485 | 3x RS485 |
| POSSO | 2x CAN |
| RS232 | 2x RS232 |
| Campainha | sim |
| Consumo de energia | 7W |
| Certificação | CE |
| OS | Android, Linux, Ubuntu |
| Armazenamento externo | Slot para cartão TF (microSD) |
| Tela sensível ao toque | Capacitivo de 10 pontos |
| Entrada de energia | 12 ~ 36V DC |
| Temperatura de trabalho | -20 ° C ~ 70 ° C. |
Informações adicionais
| Armazenamento | 120GB, 1TB, 240GB, 32GB, 480GB, 500GB, 64GB |
|---|---|
| Memória | 2GB |
| Processador | Cortex-A9 |
| Sistema Operacional | Android, Ubuntu |
| Tamanho da Tela | 10.1″ |
