PC1560T-0-03

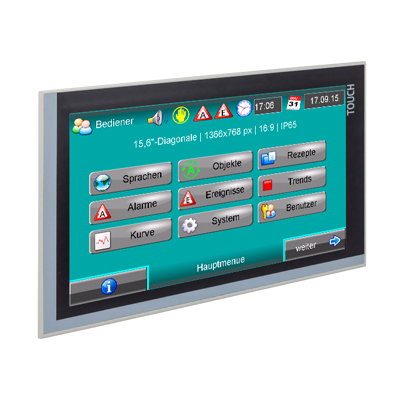

IHM 15.6″ C/CLP INTEGRADO RACK S/EXP. Ethernet, Modbus, RS232, RS485, CAN
Combinação compacta entre CLP e IHM, fornecendo uma solução completa, versátil e simples. Em um único dispositivo é possível fazer todo o gerenciamento de I/O’s digitais e analógicos, apresentação de dados gráficos, configuração de receitas e mais. Programável através do software gratuito VisuStage para definições gráficas e SIMATIC®- Manager ou TIA-Portal para o programa lógico.
A linha S7-Panel-PLC é apresentada nos tamanhos de 3.5″ à 15.6″, sendo que todas as telas possuem no mínimo 1 porta RJ45 para comunicação S7 com outros dispositivos de sua rede, além de diversos protocolos genéricos.
Os racks para cartão de expansão estão disponíveis a partir de 3 slots até 11 slots. Possibilidade de comunicação em Profinet IO-Controller, Ethernet S7/TCP/UDP, Profibus DP-M/S, Modbus RTU/TCP, CANopen, RS232, RS485 e aplicação com WEB-Server.
No tocante a sua programação é empregado a utilização de softwares gratuitos para criar suas telas e fazer simulações offline, a estrutura do programa de controle do CLP integrado é criada através do software TIA Portal E SimaticManager.
Especificações Técnicas
| Modelo | PC1560T-0-03 | PC1560T-PNC-02 |
|---|---|---|
| Código de Compra | ||
| Dimensões LxhxP (mm) | 420 x 260 x 59 | 420 x 260 x 60 |
| Recorte do painel (mm) | 387 x 228 | 387 x 228 |
| Peso (g) | 1900 | 1900 |
| Grau de Proteção Frontal Grau de Proteção traseiro |
IP65 IP41 |
IP65 IP41 |
| Temperatura de Operação (ºC) | -20°C … +60°C | -20°C … +60°C |
| Conector elétrico | Mola para cabo 1,5mm² (Removível) |
Mola para cabo 1,5mm² (Removível) |
| Tensão de Operação | 24Vcc (11…30Vcc) | 24Vcc (11…30Vcc) |
| Consumo | 500mA … 650mA | 500mA … 650mA |
| Digital I/O | ||
| Analog I/O | ||
| Tamanho da tela (diagonal polegadas) Resolução da tela (pixel) |
15,6“ (397mm) 1366×768 pixels (16:9) |
15,6“ (397mm) 1366×768 pixels (16:9) |
| Display de exibição Unidade operacional |
Tela TFT com cores de 16 bits Tela sensível ao toque analógica, resistiva |
Tela TFT com cores de 16 bits Tela sensível ao toque analógica, resistiva |
| Memória de Trabalho (memória de carga com bateria) | 1MB (512 kB remanescentes) | 1MB (512 kB remanescentes) |
| Memória de carga | 8MB de memória flash | 8MB de memória flash |
| Memória para visualização | 48MB de memória flash | 48MB de memória flash |
| Memória externa | MicroSD, até no máx. 8 Gbyte | MicroSD, até no máx. 8 Gbyte |
| OB, FC, FB, DB Dados Lokal Número de entradas e saídas Imagem do processo Número de Merkerbytes Número de Taktmerker Número de temporizador, contador Profundidade de aninhamento |
2.048 cada 32kByte (2kByte por bloco) 4.096 Byte em cada caso (32.769 Bit) endereçável 4.096 Byte em cada caso (o conjunto padrão é 128 Byte) 4.096 (remanence ajustável, o valor padrão é 0..15) 8 (1 Merkerbyte) 512 em cada caso (cada remanence ajustável, o valor padrão é 0) Até 16 blocos de código |
2.048 cada 32kByte (2kByte por bloco) 4.096 Byte em cada caso (32.769 Bit) endereçável 4.096 Byte em cada caso (o conjunto padrão é 128 Byte) 4.096 (remanence ajustável, o valor padrão é 0..15) 8 (1 Merkerbyte) 512 em cada caso (cada remanence ajustável, o valor padrão é 0) Até 16 blocos de código |
| Relógio de tempo real | sim (relógio de hardware com suporte ao acumulador) 1 (32 bits, resolução 1h) |
sim (relógio de hardware com suporte ao acumulador) 1 (32 bits, resolução 1h) |
| Até 1024 alarmes Amostragem, exibição e arquivamento de dados de tendências para 4 tendências com 16 canais cada Até 64 receitas com 256 elementos em 256 registros Sistema de gerenciamento de usuários com 9 camadas e proteção por senha Protetor de tela, função de desligamento da luz de fundo, tela limpa e campainha Biblioteca com símbolos 2D e 3D, simulação integrada |
||
| VNC e WEB-Server | Verificação dos status do controlador e envio de comandos através de um servidor da WEB | Verificação dos status do controlador e envio de comandos através de um servidor da WEB |
| Software de programação do CLP Software de programação gráfica Software de gerenciamento remoto |
STEP 7® – AWL, KOP, FUP, S7-SCL e S7-Graph da Siemens VisuStage RemoteStage |
STEP 7® – AWL, KOP, FUP, S7-SCL e S7-Graph da Siemens VisuStage RemoteStage |
| Unidade de programa p/ referência | Compatível com S7-300® da Siemens CPU 315-2DP/PN (6ES7 315-2EH14-0AB0 firmware V3.1 Siemens) |
Compatível com S7-300® da Siemens CPU 315-2DP/PN (6ES7 315-2EH14-0AB0 firmware V3.1 Siemens) |
| Interfaces seriais (protocolos) | COM1: RS232 (ASCII livre) COM2: RS485 (ASCII livre, Modbus-RTU) |
COM1: RS232 (ASCII livre) COM2: RS485 (ASCII livre, Modbus-RTU) |
| Ethernet (protocolos) | 2x Ethernet: (switch ou portas separadas): 10/100 MBit com partes da funcionalidade CP343 (RFC1006, TCP, UDP, Modbus-TCP) |
2x Ethernet: (switch ou portas separadas): 10/100 MBit com partes da funcionalidade CP343 (RFC1006, TCP, UDP, Modbus-TCP) |
| CAN (protocolos) | Telegramas CAN (Camada 2), compatíveis com o CANopen® mestre / escravo 10 kBaud … 1 Mbaud |
Telegramas CAN (Camada 2), compatíveis com o CANopen® mestre / escravo 10 kBaud … 1 Mbaud |
| Profinet | 2x Profinet IO Controller | |
| Profibus | ||
| Cartão de expansão | ||
