PC577P

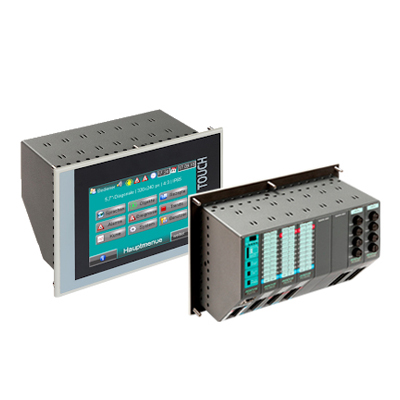

IHM com CLP Integrado e Rack para 7 Expansões, Ethernet S7_ModbusTCP, Software TIA Portal.
Combinação compacta entre CLP e IHM, fornecendo uma solução completa, versátil e simples. Em um único dispositivo é possível fazer todo o gerenciamento de I/O’s digitais e analógicos, apresentação de dados gráficos, configuração de receitas e mais. Programável através do software gratuito VisuStage para definições gráficas e SIMATIC – Manager ou TIA-Portal para o programa lógico.
A linha S7-Panel-PLC é apresentada nos tamanhos de 3.5″ à 15.6″, sendo que todas as telas possuem no mínimo 1 porta RJ45 para comunicação S7 com outros dispositivos de sua rede, além de diversos protocolos genéricos. Os racks para cartão de expansão estão disponíveis a partir de 3 slots até 11 slots. Possibilidade de comunicação em Profinet IO-Controller, Ethernet S7/TCP/UDP, Profibus DP-M/S, Modbus RTU/TCP, CANopen, RS232, RS485 e aplicação com WEB-Server.
No tocante a sua programação é empregado a utilização de softwares gratuitos para criar suas telas e fazer simulações offline, a estrutura do programa de controle do CLP integrado é criada através do software TIA Portal E SimaticManager.
Especificações Técnicas
| Dados Técnicos | |||
|---|---|---|---|
| Modelo | PC577P-0-03 | PC577P-DPM-03 | PC577P-DPS-03 |
| Código de Compra | 44482240007044 | 44482240007045 | 44482240007046 |
| Dimensões LxhxP (mm) | 182 x 140 x 95 | 182 x 140 x 95 | 182 x 140 x 95 |
| Recorte do painel (mm) | 163 x 118 | 163 x 118 | 163 x 118 |
| Peso (g) | 600 | 600 | 600 |
| Grau de Proteção Frontal Grau de Proteção traseiro |
IP65 IP41 |
IP65 IP41 |
IP65 IP41 |
| Temperatura de Operação (ºC) | -20°C … +60°C | -20°C … +60°C | -20°C … +60°C |
| Conector elétrico | Mola para cabo 1,5mm² (Removível) |
Mola para cabo 1,5mm² (Removível) |
Mola para cabo 1,5mm² (Removível) |
| Tensão de Operação | 24Vcc (11…30Vcc) | 24Vcc (11…30Vcc) | 24Vcc (11…30Vcc) |
| Consumo | 150mA … 650mA | 150mA … 650mA | 150mA … 650mA |
| Digital I/O | max. 112 entradas digitais (24V) ou 42 contador (5V / 24V / RS422) max. 112 saídas digitais (24V / 0,5A) ou 28 relés (230V / 3A) |
max. 112 entradas digitais (24V) ou 42 contador (5V / 24V / RS422) max. 112 saídas digitais (24V / 0,5A) ou 28 relés (230V / 3A) |
max. 112 entradas digitais (24V) ou 42 contador (5V / 24V / RS422) max. 112 saídas digitais (24V / 0,5A) ou 28 relés (230V / 3A) |
| Analog I/O | max. 56 entradas analógicas (U / I / PT) ou 28 saídas analógicas (U / I) max. 28 medições de corrente e 21 de tensão por E-Mess-UI |
max. 56 entradas analógicas (U / I / PT) ou 28 saídas analógicas (U / I) max. 28 medições de corrente e 21 de tensão por E-Mess-UI |
max. 56 entradas analógicas (U / I / PT) ou 28 saídas analógicas (U / I) max. 28 medições de corrente e 21 de tensão por E-Mess-UI |
| Tamanho da tela (diagonal polegadas) Resolução da tela (pixel) |
5,7″ (145mm) 320×240 pixels (QVGA) |
5,7″ (145mm) 320×240 pixels (QVGA) |
5,7″ (145mm) 320×240 pixels (QVGA) |
| Display de exibição Unidade operacional |
Tela TFT com cores de 16 bits Tela sensível ao toque analógica, resistiva |
Tela TFT com cores de 16 bits Tela sensível ao toque analógica, resistiva |
Tela TFT com cores de 16 bits Tela sensível ao toque analógica, resistiva |
| Memória de Trabalho (memória de carga com bateria) | 640kB (384kB remanescentes) | 640kB (384kB remanescentes) | 640kB (384kB remanescentes) |
| Memória de carga | 8MB de memória flash | 8MB de memória flash | 8MB de memória flash |
| Memória para visualização | 48MB de memória flash | 48MB de memória flash | 48MB de memória flash |
| Memória externa | MicroSD, até no máx. 8 Gbyte | MicroSD, até no máx. 8 Gbyte | MicroSD, até no máx. 8 Gbyte |
| OB, FC, FB, DB Dados Lokal Número de entradas e saídas Imagem do processo Número de Merkerbytes Número de Taktmerker Número de temporizador, contador Profundidade de aninhamento |
1.024 cada 32kByte (2kByte por bloco) 2.048 Byte em cada caso (32.769 Bit) endereçável 2.048 Byte em cada caso (o conjunto padrão é 128 Byte) 2.048 (remanence ajustável, o valor padrão é 0..15) 8 (1 Merkerbyte) 256 em cada caso (cada remanence ajustável, o valor padrão é 0) Até 16 blocos de código |
1.024 cada 32kByte (2kByte por bloco) 2.048 Byte em cada caso (32.769 Bit) endereçável 2.048 Byte em cada caso (o conjunto padrão é 128 Byte) 2.048 (remanence ajustável, o valor padrão é 0..15) 8 (1 Merkerbyte) 256 em cada caso (cada remanence ajustável, o valor padrão é 0) Até 16 blocos de código |
1.024 cada 32kByte (2kByte por bloco) 2.048 Byte em cada caso (32.769 Bit) endereçável 2.048 Byte em cada caso (o conjunto padrão é 128 Byte) 2.048 (remanence ajustável, o valor padrão é 0..15) 8 (1 Merkerbyte) 256 em cada caso (cada remanence ajustável, o valor padrão é 0) Até 16 blocos de código |
| Relógio de tempo real | sim (relógio de hardware com suporte ao acumulador) 1 (32 bits, resolução 1h) |
sim (relógio de hardware com suporte ao acumulador) 1 (32 bits, resolução 1h) |
sim (relógio de hardware com suporte ao acumulador) 1 (32 bits, resolução 1h) |
| Até 1024 alarmes Amostragem, exibição e arquivamento de dados de tendências para 4 tendências com 16 canais cada Até 64 receitas com 256 elementos em 256 registros Sistema de gerenciamento de usuários com 9 camadas e proteção por senha Protetor de tela, função de desligamento da luz de fundo, tela limpa e campainha Biblioteca com símbolos 2D e 3D, simulação integrada |
|||
| VNC-Server | |||
| Software de programação do CLP Software de programação gráfica Software de gerenciamento remoto |
STEP 7® – AWL, KOP, FUP, S7-SCL e S7-Graph da Siemens VisuStage RemoteStage |
STEP 7® – AWL, KOP, FUP, S7-SCL e S7-Graph da Siemens VisuStage RemoteStage |
STEP 7® – AWL, KOP, FUP, S7-SCL e S7-Graph da Siemens VisuStage RemoteStage |
| Unidade de programa p/ referência | CPU 315-2PNDP | CPU 315-2PNDP | CPU 315-2PNDP |
| Interfaces seriais (protocolos) | COM1: RS232 (ASCII livre) COM2: RS485 (ASCII livre, Modbus-RTU) |
COM1: RS232 (ASCII livre) COM2: RS485 (ASCII livre, Modbus-RTU) |
COM1: RS232 (ASCII livre) COM2: RS485 (ASCII livre, Modbus-RTU) |
| Ethernet (protocolos) | Ethernet: 10/100 MBit com partes da funcionalidade CP343 (RFC1006, TCP, UDP, Modbus-TCP) |
Ethernet: 10/100 MBit com partes da funcionalidade CP343 (RFC1006, TCP, UDP, Modbus-TCP) |
Ethernet: 10/100 MBit com partes da funcionalidade CP343 (RFC1006, TCP, UDP, Modbus-TCP) |
| CAN (protocolos) | Telegramas CAN (Camada 2), compatíveis com o CANopen® mestre / escravo 10 kBaud … 1 Mbaud |
Telegramas CAN (Camada 2), compatíveis com o CANopen® mestre / escravo 10 kBaud … 1 Mbaud |
Telegramas CAN (Camada 2), compatíveis com o CANopen® mestre / escravo 10 kBaud … 1 Mbaud |
| Profinet | |||
| Profibus | Profibus DP V0 mestre 9,6kBaud … 12 MBaud | Profibus DP V0 escravo 9,6kBaud … 12 MBaud | |
| Cartão de expansão | 7 slots | 7 slots | 7 slots |
