Descrição

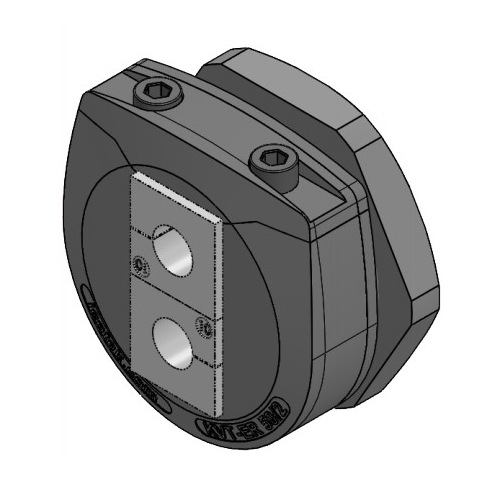

Prensa-Cabo KVT ER 50
Os KVT-ER são prensa-cabos bipartidos para direcionamento e vedação de cabos com conectores, com diâmetros de 1 a 16 mm ( KT 1 – 15) e 16 a 35 mm (KT 16 – 34). Mas também linhas elétricas, pneumáticas ou hidráulicas sem terminais ou conectores, bem como conduítes corrugados, podem ser facilmente direcionados (por exemplo, em painéis de controle, compartimentos ou máquinas), selados e com alívio de tensão de acordo. para EN 62444.
Os tamanhos KVT-ER são baseados nos recortes padrão métricos M25, M32, M50 e M63. Porcas sextavadas estão incluídas na remessa. Para a montagem, recomendamos apertar os parafusos da tampa da tampa com no máx. 2 Nm.
Devido à junta injetada e se ilhós de orifício único forem usados, o KVT-ER fornece classificações de proteção certificadas IP66 / IP68 e UL tipo 12 e 4X.
Vantagens e benefícios
- Proteção certificada IP66 / IP68 (de acordo com EN 60529)
- Alívio de tensão de acordo com EN 62444
- A garantia em cabos pré-terminados permanece
- Retrofits, reparos e manutenção podem ser feitos de forma muito mais fácil e rápida
- Alta densidade de cabo
- Adequado para recortes métricos
- Porca sextavada incluída na entrega
- Alta estabilidade, resistente à vibração
- Projeto higiênico – livre de reentrâncias para coleta de sujeira
Especificações Técnicas
| Parte No. | 45454 – Prensa-cabo KVT-ER 50/2 |
|---|---|
| EAN | 4251269318917 |
| PU | 5 |
| Para max. não. de cabos | 2 |
| Máx. diâmetro do cabo | 16 mm |
| Cor | preto (RAL 9001) |
| Diâmetro externo | 63 mm |
| Altura de montagem | 20 mm |
| Tamanho de corte, métrico | M50 |
| Fio | M50 × 1,5 |
| Comprimento de linha | 20,5 mm |
| Adequado para ilhós | 2 x KT pequeno |
Tabela 01 – Ilhós pequenos
| Ilhós | Indicado p/ | Tipo de ilhós | Tipo de cabo |
|---|---|---|---|
| AT-KM M12 × 1.0 | M12 × 1,0 | IMAS-CONNECT adapt. Pequeno | p/conector |
| AT-KM M12 × 1,5 | M12 × 1,5 | IMAS-CONNECT adapt. Pequeno | p/conector |
| AT-KM M14 × 1.0 | M14 × 1,0 | IMAS-CONNECT adapt. Pequeno | p/conector |
| AT-KM M16 × 1,5 | M16 × 1,5 | IMAS-CONNECT adapt. Pequeno | p/conector |
| AT-KM M5 × 0,5 | M5 × 0,5 | IMAS-CONNECT adapt. Pequeno | p/conector |
| AT-KM M8 × 0,5 | M8 × 0,5 | IMAS-CONNECT adapt. Pequeno | p/conector |
| AT-KM M8 × 1.0 | M8 × 1,0 | IMAS-CONNECT adapt. Pequeno | p/conector |
| AT-KZ 1/4 “ | 1/4 “ | IMAS-CONNECT adapt. Pequeno | p/conector |
| AT-KZ 1/8 “ | 1/8 “ | IMAS-CONNECT adapt. Pequeno | p/conector |
| BTK gy | fechado | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 1 gy | 1 – 2 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 10 gy | 10 – 11 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 11 gy | 11 – 12 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 12 gy | 12 – 13 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 13 gy | 13 – 14 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 14 gy | 14 – 15 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 15 gy | 15 – 16 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 2 gy | 2 – 3 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 2 | 1 gy | 1 – 1 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 2 | 2 gy | 2 – 2 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 2 | 3 gy | 3 – 3 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 2 | 4 gy | 4 – 4 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 2 | 5 gy | 5 – 5 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 2 | 6 gy | 6 – 6 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 2 | 7 gy | 7 – 7 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 2 | 8 gy | 8 – 8 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 3 gy | 3 – 4 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 4 gy | 4 – 5 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 4 | 2 gy | 2 – 2 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 4 | 3 gy | 3 – 3 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 4 | 4 gy | 4 – 4 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 4 | 5 gy | 5 – 5 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 4 | 6 gy | 6 – 6 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 5 gy | 5 – 6 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 6 gy | 6 – 7 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 7 gy | 7 – 8 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 8 gy | 8 – 9 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT 9 gy | 9 – 10 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT oval gy | padrão | KT pequeno (21x21x19mm) | Cabo OVAL |
| KT tele gy | padrão | KT pequeno (21x21x19mm) | Cabo telefônico |
| KT Tele1 gy | padrão | KT pequeno (21x21x19mm) | Cabo de dados RJ12 |
| KT Tele2 gy | padrão | KT pequeno (21x21x19mm) | Cabo de dados RJ10 / RJ45 |
| KT-ASI gy | padrão | KT pequeno (21x21x19mm) | Cabo ASI |
| KT-ASI-2 ll gy | padrão | KT pequeno (21x21x19mm) | Cabo ASI |
| KT-ASI-2 rl gy | padrão | KT pequeno (21x21x19mm) | Cabo ASI |
| KT-DPF-A gy | 3 – 12 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT-DT 7 | 1 – 6 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT-DT 8 | 1 – 7 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KT-S1 gy | padrão | KT pequeno (21x21x19mm) | Cabo S1 |
| KTMB-A | 2,5 – 6,5 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KTMB-B | 4 – 7,5 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KTMB-C | 6,5 – 10 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KTMB-D | 9,5 – 13 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KTMB-E | 13 – 16 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KTs 16 gy | 16 – 16 mm | KT pequeno (21x21x19mm) | Cabo redondo |
| KTs 17 gy | 17 – 17 mm | KT pequeno (21x21x19mm) | Cabo redondo |
