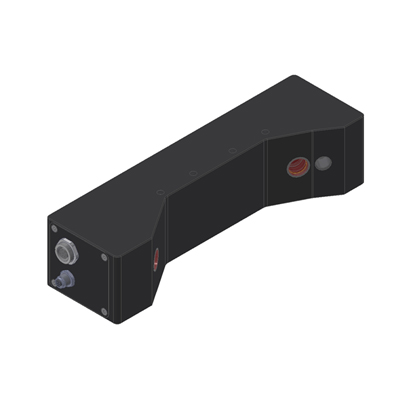

RED-110-L
Detector de arestas a laser de reflexão difusa
A série RED oferece agora detectores de bordas de laser de reflexão difusa, os quais podem detectar com segurança bordas a uma altura de 0,03 mm. Uma grande distância de detecção e uma ampla área de detecção caracterizam a série, bem como a elevada frequência de varredura de, normalmente, no máx. 100 kHz. Utilizando algoritmos de software abrangentes, a série RED pode também ser utilizada para a medição de frequência de, por exemplo, turbo compressores ou ventiladores. Além disso, a quantidade de cabos durante a torção pode ser monitorada em máquinas de entrançar.
Originalmente desenvolvidos como contadores de cópias para a indústria de impressão, existem agora muito mais aplicações possíveis, por exemplo, na detecção de costuras de soldagem, na produção de papel plissado para filtros de ar, na produção de tubos corrugados de alumínio e na contagem de tampas empilhadas. Uma versão especial dentro da série RED também permite a detecção de bordas em subida e descida.
Especificações Técnicas
| MODELO | RED-110-L |
|---|---|
| ALIMENTAÇÃO | 24 Vcc ± 10% com proteção a polaridade reversa e excesso de corrente |
| CONSUMO DE CORRENTE | < 220 mA |
| Corrente máxima de comutação | 100 mA, com proteção contra curto circuito |
| Transmissor (fonte luz) | Laser semi-condutor, 670 nm, operação AC, máx. 1 mW classe 2, de acordo com DIN EN 60825-1. O uso desse sensor não requer equipamentos de proteção adicionais |
| Controle do transmissor | Configurável via software de PC |
| Operação AC (LED MODE-AC), Operação DC (LED MODE-DC), Operação OFF (LED MODE-OFF) | |
| Distância de referência | 110 mm |
| Geometria da linha de laser | 0.1 mm x 3 mm |
| Range de funcionamento | De 90 mm a 130 mm |
| Frequência de scan | 85 kHz no máximo |
| Frequência de comutação | 60 kHz no máximo |
| Altura mínima da aresta | 0.05 mm |
| Entradas digitais (2x) | IN0, IN1 (pino 3, pino 4): digital (0V/+24V) |
| Saídas digitais (3x) | OUT0, OUT1, OUT2 (pino 5, pino 6, pino 7): digital (0V/+Ub), |
| Funcionamento light-on e dark-on alternável via software Windows | |
| Saída analógica | 0V … +10V ou 4 mA … 20mA (pino 8) |
| Largura de banda do sinal analógico | 90 kHz (-3 dB) |
| Correção da potência do laser | Ajustável via software Windows |
| Sensibilidade | Ajustável via software Windows |
| Receptor | Fotodiodo |
| Filtro ótico | 2x Filtro de interferência para CH0 e CH1 |
| Luz ambiente | Máximo 5000 Lux |
| Ajuste de pulso | 0…100 ms, ajustável via software |
| Função média | Valor máximo de 32768, ajustável via software |
| Indicação de comutação | 3 leds amarelos na carcaça indicando status das saídas OUT0, OUT1 e OUT2 |
| Dimensões | 190 x 45 x 55 mm |
| Material | Carcaça em alumínio anodizado preto |
| Grau de proteção | IP54 |
| Conectores | PLC: 8 polos femes (binder 712) |
| PC: 4 polos femea (binder 707) | |
| Interface | RS232 |
| Temperatura de operação | -20º C a +55º C |
| Temperatura de armazenamento | -20º C a +85º C |
| Certificação | DIN EN 60947-5-2 |
