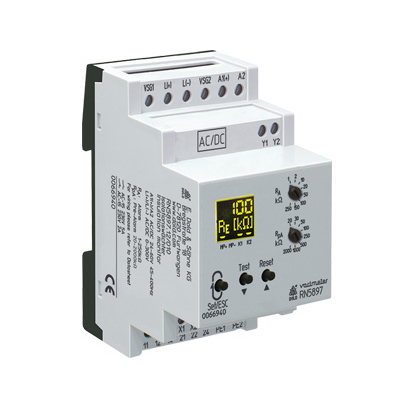

Relê de Monitoramento RN5897/010 – Dold

Aplicação redes até 250 Vca ou 300 Vcc. 2 contatos: alarme (1 – 100 kΩ) e pré-alarme (20 – 500kΩ). Tensão aux selecionável. Display e Led status. IEC 61557-8.

O Relê de Monitoramento RN 5897/020 fornece o melhor e atualizado sistema de monitoramento de isolação para redes IT. Pode ser usado em sistemas CA, CC e CA/CC. A principal área de aplicação são estações de carga CC não aterradas para veículos elétricos com tensões de até 1000 V cc. O ajuste dos valores configuráveis é facilmente feito através de 2 chaves rotativas na frente do dispositivo.

Através do display e dos LEDs o valor medido, os parâmetros do dispositivo e status são indicados e facilmente lidos e interpretados. O dispositivo é protegido contra manipulação através de uma cobertura selada transparente.

Características

• 2 thresholds de resposta configuráveis (usado p/ alarme e pré-alarme, por exemplo)
• Faixa configurável para 1º threshold (Pré-alarme): 20 kΩ… 500 kΩ
• Faixa configurável para 2º threshold (Alarme): 1 kΩ… 100 kΩ
• 1 contato comutável para alarme e pré-alarme de falha da isolação
• Trip do relé selecionável para energizado ou desenergizado
• Display para visualização de medições e parâmetros configurados
• Auto-teste automático e manual
• Selecionável armazenamento de alarmes
• Proteção contra manipulação através de cobertura plástica transparente
• Entrada de controle externo para botão de Teste/ Reset com Stop adicional da função de medição
• 3 entradas de tensão para tensão auxiliar
• Largura 52,5 mm

Vantagens e Benefícios

• Adequado para estações de carga de veículos elétricos CC de acordo com a IEC/EN 61851-23
• Monitoramento de isolação de acordo com a IEC/EN 61557-8
• Facilidade de acoplamento com dispositivo externo RP 5898 para tensões até 1000 V
• Tempo de reação rápido < 1s
• Auto-teste a cada hora trabalhada
• Sistema de proteção contra incêndio
• Detecção de falhas de isolação simétricas e assimétricas
• Rápida localização de falhas através da detecção seletiva de falha no terra para L+ e L-
• Aplicação universal em sistemas não aterrados CA, CC, redes CA/CC para até 250 Vca ou 300 Vcc
• Ajuste facilitado do tempo de resposta e definição de parâmetros através da chave rotativa e display
• Adequado para altas perdas de capacitância de até 5 uF
• Circuito de medição L(+)/ L(-) com detecção de cabo rompido
