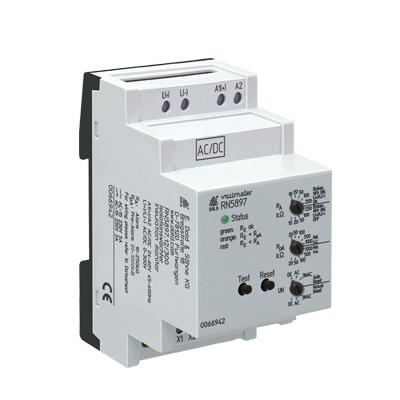

Relê de Monitoramento RN5897/300 – Dold

Aplicação redes até 250 Vca ou 300 Vcc. 2 contatos para alarme (10 – 250 kΩ) e pré-alarme (20k – 1mΩ). Tensão aux selecionável. Led status. IEC 61557-8.

O Relê de Monitoramento RN 5897/300 fornece o melhor e atualizado sistema de monitoramento de isolação para redes IT. Pode ser usado em sistemas CA, CC e CA/CC. O ajuste dos valores configuráveis é facilmente feito através de 3 chaves rotativas na frente do dispositivo. Através do display e dos LEDs o valor medido, os parâmetros do dispositivo e status são indicados e facilmente lidos e interpretados.

O dispositivo é protegido contra manipulação através de uma cobertura selada transparente.

Características

• Monitoramento de isolação de acordo com a IEC/EN 61557-8
• 2 thresholds de resposta configuráveis (usado p/ alarme e pré-alarme, por exemplo)
• Faixa configurável para 1º threshold (Pré-alarme): 20 kΩ… 1 MΩ
• Faixa configurável para 2º threshold (Alarme): 10 kΩ… 250 kΩ
• 2 contatos comutáveis para alarme e pré-alarme de falha da isolação
• Trip do relé selecionável para energizado ou desenergizado
• LED para indicação de status
• Auto-teste automático e manual
• Selecionável armazenamento de alarmes
• Proteção contra manipulação através de cobertura plástica transparente
• Entrada de controle externo para botão de Teste/ Reset com Stop adicional da função de medição
• 3 entradas de tensão para tensão auxiliar

Vantagens e Benefícios

• Adequado para geradores móveis de acordo com a DIN VDE 0100-551
• Sistema de proteção contra incêndio
• Detecção de falhas de isolação simétricas e assimétricas
• Aplicação universal em sistemas não aterrados CA, CC, redes CA/CC para até 300 V
• Fácil ajuste do tempo de resposta através da chave rotativa
• Adequado para altas perdas de capacitância de até 30 uF
• Circuito de medição L(+)/ L(-) com detecção de cabo rompido

Especificações Técnicas Relê de Monitoramento
