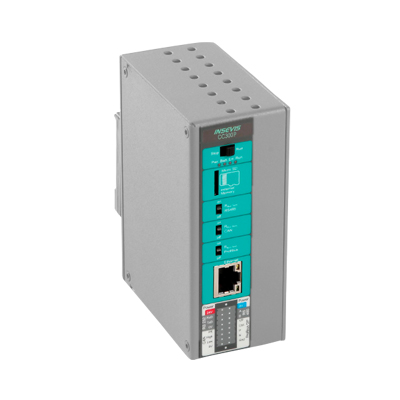

S7-CPU-P
O S7-CPU-P oferece mais memória nos mesmos dados do processador que CPU-V: 640kB de trabalho, 2MB de carga e 24MB de memória de visualização. Isso permite um uso econômico de painéis maiores com resoluções mais altas. Nos painéis WVGA, este S7-CPU-P realiza uma visualização em vários idiomas (800x480px) com facilidade.
Para os CLPs, a variedade de interfaces de comunicação é incrível: Ethernet (comunicação S7, TCP, UDP), Modbus (TCP, RTU), CAN (CANopen e Layer2), RS232 e RS485 (ASCII livre) e Profibus DP V0 opcional (Master / Slave) mostra o poder deste S7-CPU-P.
Especificações Técnicas
| Propriedade | Dados técnicos |
|---|---|
| OB, FC, FB, DB Dados locais Número de entradas e saídas Processar imagem Número de Merkerbytes Número de Taktmerker Número de temporizador, contador Profundidade de aninhamento |
Cada 1.024 32kByte (2kByte por bloco) em cada caso, 2.048 bytes (16.384 bits) endereçáveis em cada caso, 2,048 bytes (o padrão é 128 bytes) 2.048 (remanência ajustável, o padrão é 0..15) 8 (1 Merkerbyte) em cada caso 256 (cada remanência ajustável, o conjunto padrão é 0) até 16 blocos de código |
| Relógio de tempo real contador de horas decorridas |
sim (relógio de hardware suportado por acumulador) 1 (32 bits, resolução 1h) |
| Linguagem do programa Sistema de programa |
STEP 7® – AWL, KOP, FUP, S7-SCL, S7-Graph da Siemens SIMATIC® Gerente da Siemens ou produtos compatíveis |
| Sistema operacional Unidade de programa para referência |
Compatível com S7-300® da Siemens CPU 315-2DP / PN (firmware 6ES7 315-2EH14-0AB0 V3.1 Siemens) |
| Comunicação | |
| Interfaces seriais (protocolos) |
COM1: RS232 (ASCII grátis) COM2: RS485 (ASCII grátis, Modbus-RTU) |
| Ethernet (protocolos) |
Ethernet: 10/100 MBit com funcionalidade CP343 (RFC1006, TCP, UDP, Modbus-TCP) |
| CAN (protocolos) |
Telegramas CAN (Camada 2), compatíveis com CANopen® mestre / escravo 10 kBaud … 1 Mbaud |
| Interfaces opcionais (protocolos) |
Profibus DP V0 mestre / escravo 9,6kBaud … 12 Mbaud |
| Acesso à periferia | |
| Periferia descentralizada | – periferia INSEVIS (com configuração automática via “ConfigStage”) – diversas famílias de periféricos externos (Modbus RTU / TCP, CAN) – todos os CANopen® escravos de acordo com DS401 – todos os escravos Profibus DP-V0 |
| Memória | CPU-V | CPU-P |
|---|---|---|
| Memória de trabalho, bufferizada por akku | 512kB / 256 kByte remanescente | 640kB / 384 kByte remanente |
| Carregar memória | 2MB de memória flash | 2MB de memória flash |
| Memória para visualização | 4MB de memória flash | 24MB de memória flash |
| Memória externa | Micro SD, até 8 GB | Micro SD, até 8 GB |
