Descrição

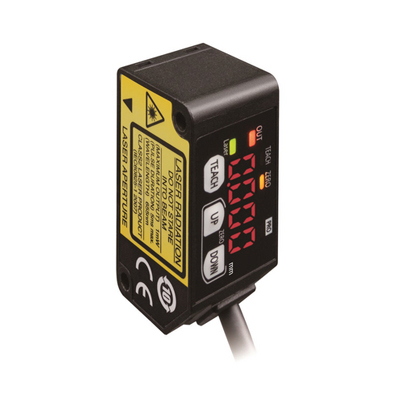

Sensor de Distância a Laser Panasonic HG-C1100-P
- Número de produto: HG-C1100-P
- Produtos: Sensor de distância a laser tipo micro CMOS
- Detalhes: Centro de medição 100mm 3.937 no tipo
- Nome do Produto: Sensor CMOS de distância a laser tipo micro CMOS HG-C
Especificações Técnicas
| Item | Especificações |
|---|---|
| Número de produto | HG-C1100-P |
| Número da peça | HG-C1100-P |
| Padrão aplicável | Conformidade com as diretrizes da EMC, padrão da FDA |
| Distância do centro de medição | 100mm 3.937 in |
| Faixa de medição | ± 35 mm 1,328 pol |
| Repetibilidade | 70 μm 2.756 mil |
| Linearidade | ± 0,1% FS |
| Características da temperatura | 0,03% FS / ℃ |
| Fonte de luz | Laser semicondutor vermelho Classe 2 (JIS / IEC / GB) / Classe II (FDA) (Nota) Capacidade máx. saída: comprimento de onda do pico de emissão de 1mW : 655nm 0,026 mil (Nota) Este produto está em conformidade com o 21 CFR 1040.10 e 1040.11 Laser Notice No. 50, de 24 de junho de 2007, emitido pelo CDRH (Centro de Dispositivos e Saúde Radiológica) sob o FDA (Food e Administração de Medicamentos). |
| Diâmetro do feixe | ø120 μm 4,7241 mil aprox. (Nota) Este é o tamanho da distância do centro de medição. Estes valores foram definidos através da utilização de 1 / e 2 (13,5% aprox.) Da intensidade luminosa central. Devido a vazamento de luz fora da área especificada, a refletância ao redor do ponto de detecção pode ser maior do que no ponto e isso pode afetar o valor da medição. |
| Tensão de alimentação | 12 a 24V DCplus ou menos 10% Ondulação PP 10% |
| Consumo atual | 40 mA ou menos (na tensão de alimentação de 24V DC) 65 mA ou menos (na tensão de alimentação de 12V DC) Nota: As especificações foram alteradas em relação à remessa em agosto de 2016. Para remessas antes de julho de 2016: 40 mA ou menos (a 24 V DC tensão de alimentação), 60 mA ou menos (a tensão de alimentação de 12 V DC) |
| Saída de controle | Transistor de coletor aberto PNP – Corrente máxima da fonte: 50mA – Tensão aplicada: 30V DC ou menos (Entre a saída de controle até + V) – Tensão residual: 1,5V ou menos (Na corrente da fonte de 50mA) – Corrente de fuga: 0,1 mA ou menos |
| Saída de controle: operação de saída | Ligado ou Escuro |
| Saída de controle: proteção contra curto-circuito | Incorporado (tipo de redefinição automática) |
| Saída analógica: Saída de tensão analógica | • Faixa de saída: 0 a 5 V (no alarme: +5,2 V) • Impedância de saída: 100Ω |
| Saída analógica: Saída atual analógica | • Faixa de saída: 4 a 20mA (no alarme: 0mA) • Impedância de saída: 300Ω ou menos Nota: A saída de corrente analógica foi adicionada da remessa em agosto de 2016. |
| Tempo de resposta | Comutável entre 1,5 ms / 5 ms / 10 ms |
| Entrada externa | Entrada sem contato PNP – Condições de entrada Inválido: 0 a + 0,6V DC ou Aberto Válido: +4 a + V DC – Impedância de entrada: 10kΩ aprox. |
| Grau de poluição | 2 |
| Altitude de Operação | 2.000 m 6561.680 pés ou menos |
| Proteção | IP67 (IEC) |
| Temperatura ambiente | -10 a +45 ℃ -14 a 113 ℉ (sem condensação ou formação de gelo permitida), armazenamento: -20 a +60 ℃ -4 a 140 ℉ |
| Umidade ambiente | 35 a 85% de UR, Armazenamento: 35 a 85% de UR |
| Iluminação ambiente | Luz incandescente: 3.000 ℓx ou menos na face receptora de luz |
| Resistência à vibração | Frequência de 10 a 55 Hz (período: 1 min.), 1,5 mm 0,059 em dupla amplitude nas direções X, Y e Z por duas horas cada |
| Resistência ao choque | 500 m / s 2 de aceleração (50 G aprox.) Nas direções X, Y e Z três vezes cada |
| Cabo | Cabo composto de 5 núcleos, 2 m 6,5617 pés de comprimento |
| Extensão de cabo | É possível extensão até 10 m no total, 393,701 pés , com cabo de 0,3 mm 2 ou mais. |
| Material | Carcaça: Alumínio fundido Tampa frontal: Acrílico |
| Peso | Peso líquido: 35 g aprox. (sem cabo), 85 g aprox. (incluindo cabo) |
