Descrição

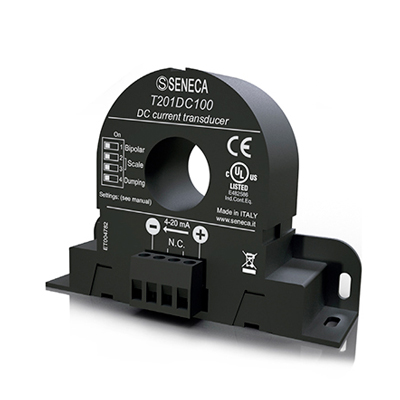

TC com saída analógica e comunicação T201DCH-LP
Transformador de corrente adequado para tensões CC ou CA, com saída analógica 4..20 mA. O primário do transformador pode ser selecionado entre 50, 100 ou 300 A, e possui alimentação loop-powered. Diâmetros dos condutores variáveis conforme configuração de corrente do primário. Categoria de sobretensão 300V CAT III para condutores nus, e 600V CAT III para condutores isolados.
A série de transformadores de corrente T201 é formada por transdutores para CC e CA, capazes de converter correntes de até 300 A em uma escala de 4..20 mA. Adequado para sistemas de automação e controle, é caracterizado pelo baixo consumo de energia, escala de medição conveniente, fácil utilização e alta precisão. A configuração dos dispositivos é feito através de DIP-switches que definem escala de medição e método (TRMS ou Bipolar). Princípio de funcionamento por Efeito Hall.
Informações adicionais
| MODELO | T201DCH50-LP | T201DCH100-LP | T201DCH300-LP |
|---|---|---|---|
| DADOS GERAIS | |||
| Tensão Alimentação | Loop powered (9..28 Vcc) | Loop powered (9..28 Vcc) | Loop powered (9..28 Vcc) |
| Consumo de corrente | < 22 mA | < 22 mA | < 22 mA |
| Proteção Isolação | 3kVcc (em condutor nu) | 3kVcc (em condutor nu) | 3kVcc (em condutor nu) |
| Indicador de status – LED | – | – | – |
| Categoria de sobretensão | 300V CAT III (condutor nu) 600 V CAT III (condutor isolado) |
300V CAT III (condutor nu) 600 V CAT III (condutor isolado) |
300V CAT III (condutor nu) 600 V CAT III (condutor isolado) |
| Medição polaridade | Positiva | Positiva | Positiva |
| Grau de proteção | IP20 | IP20 | IP20 |
| Classe de precisão | CA: 0,5% f.s/ CC: 1% f.s. | CA: 0,5% f.s/ CC: 1% f.s. | CA: 0,5% f.s/ CC: 1% f.s. |
| Configuração | DIP switch | DIP switch | DIP switch |
| Temperatura de operação | -20..+70°C | -20..+70°C | -20..+70°C |
| Temperatura de armazenamento | -40..+85°C | -40..+85°C | -40..+85°C |
| Máx. diâmetro condutor | 12,3 mm | 20,8 mm | 20,8 mm |
| Dimensões (AxLxP) | 41x44x26 mm | 95x68x26 mm | 95x68x26 mm |
| COMUNICAÇÃO | |||
| Porta de Comunicação | – | – | – |
| Protocolo | – | – | – |
| ENTRADA | |||
| Canais | 1 | 1 | 1 |
| Faixa | 0..50 A cc/ca TRMS +- 50 A cc bipolar |
0..50 A, 0..100 A cc/ca TRMS +- 50 A, +-100 A cc bipolar |
0..150 A, 0..300 A cc/ca TRMS +- 150 A, +-300 A cc bipolar |
| Tipo de medição | TRMS CC/CA ou CC Bipolar | TRMS CC/CA ou CC Bipolar | TRMS CC/CA ou CC Bipolar |
| Máx. sobrecorrente instantânea | 300 A direta, 2000 A impulsiva | 500 A direta, 2000 A impulsiva | 500 A direta, 2000 A impulsiva |
| Frequência | 1kHz | 1kHz | 1kHz |
| SAÍDA | |||
| Canais | 1 | 1 | 1 |
| Faixa | 4..20 mA valor nominal 3,6 mA falha 22 mA máx |
4..20 mA valor nominal 3,6 mA falha 22 mA máx |
4..20 mA valor nominal 3,6 mA falha 22 mA máx |
| Resolução | 12 bit | 12 bit | 12 bit |
| Carga máx. | < 1000 Ohm @28 Vcc | < 1000 Ohm @28 Vcc | < 1000 Ohm @28 Vcc |
| Tempo resposta | Filtro rápido: 500 ms; Lento: 1s | Filtro rápido: 500 ms; Lento: 1s | Filtro rápido: 500 ms; Lento: 1s |
| PADRÃO | |||
| Aprovações | CE, UL-UR | CE, UL-UR | CE, UL-UR |
| Normas | EN 61326, EN 61010-1 |
EN 61326, EN 61010-1 |
EN 61326, EN 61010-1 |
