Descrição
TK120-ASVH
- Cor RAL 7035 e RAL 7016
- 1 peça por embalagem
- Peso (g): 826
- Medidas da embalagem (mm): 220x50x105
Peças e Acessórios Painéis Suspensos
A linha TK120 de Braço Articulável é apresentada em modelos pré-definidos de montagem, porém, a Choice oferta também a possibilidade do cliente fazer a montagem do conjunto de acordo com sua necessidade, basta definir item a item os acessórios que vão compor sua solução.
Os produtos são confeccionados em alumínio e com design elegante e modular, trazendo mais conforto, ergonomia e segurança para o operador. O sistema de Braços Articuláveis da Choice se torna uma solução indispensável para melhoria funcional e estética de seu equipamento, o tornando mais competitivo e atraente ao mercado.
Características
- Grau de proteção: IP65;
- Cor padrão: RAL 7035;
- Cor das arestas: Cinza escuro RAL 7016, com possibilidade de projetos especiais sob encomenda;
- Ideal para aplicações de médio porte;
- Tem estrutura modular e design moderno;
- Sistema de componentes largos para várias configurações;
- Tem uma capacidade de carga de 60kg para um comprimento de 1m;
- Tem recurso de vedação;
- Possibilita fazer aplicações com sistema de fixação VESA.
ACOPLAMENTOS DE SUPERFÍCIE |
||
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK120-ASH90 |
Acoplamento rotativo para fixação em superfície horizontal e conexão com perfil retangular 120x75mm na horizontal, com ângulo de rotação de 315º, em alumínio cinza
Cor RAL 7035 e RAL 7016 |
 |
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK120-ASH |
Acoplamento rotativo para fixação em superfície horizontal e conexão com perfil retangular 120x75mm na vertical, com ângulo de rotação de 315º, em alumínio
Cor RAL 7035 e RAL 7016 |
 |
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK120-ASV90 |
Acoplamento rotativo para fixação em superfície vertical e conexão com perfil retangular 120x75mm na horizontal, com ângulo de rotação de 315º, em alumínio
Cor RAL 7035 e RAL 7016 |
 |
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK120-ASV |
Acoplamento rotativo para fixação em superfície vertical e conexão com perfil retangular 120x75mm na vertical, com ângulo de rotação de 315º, em alumínio
Cor RAL 7035 e RAL 7016 |
 |
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |

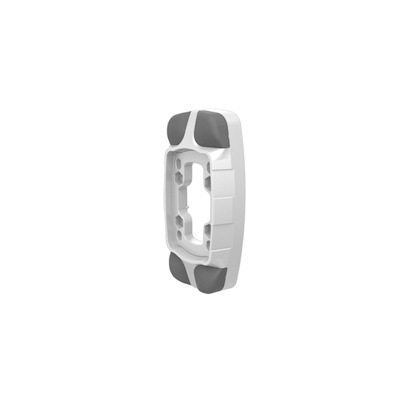

| TK120-ASVH |
Acoplamento para fixação em superfície vertical ou horizontal e conexão com perfil retangular 120x75mm no mesmo sentido da fixação, em alumínio
Cor RAL 7035 e RAL 7016 |
 |
| TK120-ASVB |
Acoplamento para fixação em superfície vertical e conexão com perfil retangular 120x75mm no mesmo sentido da fixação, com ângulo de rotação de +-90°, em alumínio
Cor RAL 7035 e RAL 7016 |
 |
ACOPLAMENTOS INTERMEDIÁRIOS |
||
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK120-AI90 |
Acoplamento intermediário, angulado em 90º para conexão entre perfis retangulares 120x75mm, de horizontal para vertical, em alumínio
Cor RAL 7035 e RAL 7016 |
 |
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK120-AIR |
Acoplamento intermediário para conexão entre perfis retangulares 120x75mm, de horizontal para horizontal, com ângulo de rotação de 315º, em alumínio
Cor RAL 7035 e RAL 7016 |
 |
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK120-AIT22 |
Tampa para acoplador intermediário com suporte para torre luminosa, com rosa M22, em alumínio
Cor RAL 7016 |
 |
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK120-AIT18 |
Tampa para acoplador intermediário com suporte para torre luminosa, com rosa M18, em alumínio
Cor RAL 7016 |
 |
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK120-AIRB |
Acoplamento intermediário para conexão entre perfis retangulares 120x75mm, horizontal, com ângulo de rotação de +-90º, em alumínio
Cor RAL 7016 |
 |
ACOPLAMENTOS PARA PAINÉIS ELÉTRICOS |
||
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK120-APR |
Acoplamento rotativo para conexão entre painel e braço articulado, com ângulo de rotação de 310º para perfil retangular 120x75mm e painel linha 150 ou superior, em alumínio
Cor RAL 7035 |
 |
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK120-APR90 |
Acoplamento rotativo angulado em 90º para conexão entre painel e braço articulado, com ângulo de rotação de 310º, para perfil retangular 120x75mm e painel linha 150 ou superior, em alumínio
Cor RAL 7035 e RAL 7016 |
 |
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK120-APRI90 |
Acoplamento rotativo angulado em 90º para conexão entre painel e braço articulado, com inclinação de +-45º e rotação de 310º, para perfil retangular 120x75mm e painel linha 150 ou superior, em alumínio
Cor RAL 7035 e RAL 7016 |
 |
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK120-API45 |
Acoplamento inclinável para conexão entre painel e braço articulado, com inclinação de +-45º, para conexo com perfil retangular 120x75mm e painel linha 150 ou superior, em alumínio
Cor RAL 7035 e RAL 7016 |
 |
| MODELO/CÓD. COMPRA |
DESCRIÇÃO TÉCNICA | |
| TK120-APRI45 |
Acoplamento inclinável e rotativo para conexão entre painel e braço articulado, com inclinação de +-45º, para conexo com perfil retangular 120x75mm e painel linha 150 ou superior, em alumínio
Cor RAL 7035 e RAL 7016 |
 |
PERFIS DE INTERCONEXÃO |
||
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK120-PL25 |
Perfil linear para montagem de braço articulado, retangular com 120x75mm e com 250mm de comprimento, em alumínio
Cor RAL 7035 |
 |
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK120-PL50 |
Perfil linear para montagem de braço articulado, retangular com 120x75mm e com 500mm de comprimento, em alumínio
Cor RAL 7035 |
|
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK120-PL75 |
Perfil linear para montagem de braço articulado, retangular com 120x75mm e com 750mm de comprimento, em alumínio
Cor RAL 7035 |
|
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK120-PL100 |
Perfil linear para montagem de braço articulado, retangular com 120x75mm e com 1000mm de comprimento, em alumínio
Cor RAL 7035 |
|
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK120-PL125 |
Perfil linear para montagem de braço articulado, retangular com 12x75mm e com 1250mm de comprimento, em alumínio
Cor RAL 7035 |
|
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK120-PL150 |
Perfil linear para montagem de braço articulado, retangular com 120x75mm e com 1500mm de comprimento, em alumínio
Cor RAL 7035 |
|
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK12-PL175 |
Perfil linear para montagem de braço articulado, retangular com 120x75mm e com 1750mm de comprimento, em alumínio
Cor RAL 7035 |
|
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK120-PL200 |
Perfil linear para montagem de braço articulado, retangular com 120x75mm e com 2000mm de comprimento, em alumínio
Cor RAL 7035 |
|
