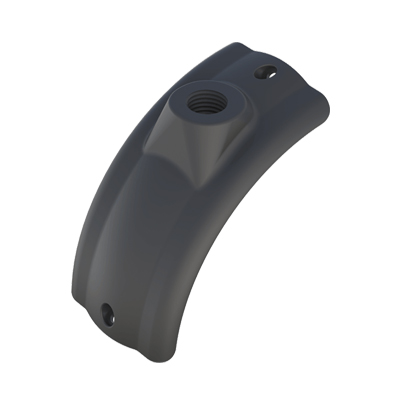

TK60-AIT18 448240006562 – Tampa para acoplador intermediário com suporte para coluna luminosa, com rosca m18, em alumínio

Choice

TK60-AIT18

Categorias: Painéis e Sistemas Suspensos, Peças e Acessórios TK60 Tags: Painéis e Sistemas Suspensos, Tampa para acoplador

Descrição
Avaliações (0)

Descrição

Acoplamento TK60-AIT18 448240006562

Cor RAL 7016
1 peça por embalagem
Peso (g): 160
Medidas da embalagem (mm): 130x65x110

Peças e Acessórios Painéis Suspensos

A linha TK60 de Braço Articulável é apresentada em modelos pré-definidos de montagem, porém, a Choice oferta também a possibilidade do cliente fazer a montagem do conjunto de acordo com sua necessidade, basta definir item a item os acessórios que vão compor sua solução.

Os produtos são confeccionados em alumínio e com design elegante e modular, trazendo mais conforto, ergonomia e segurança para o operador. O sistema de Braços Articuláveis da Choice se torna uma solução indispensável para melhoria funcional e estética de seu equipamento, o tornando mais competitivo e atraente ao mercado.

Características

Grau de proteção: IP65;
Cor padrão: RAL 7035;
Cor das arestas: Cinza escuro RAL 7016, com possibilidade de projetos especiais sob encomenda;
Ideal para aplicações de médio porte;
Tem estrutura modular e design moderno;
Sistema de componentes largos para várias configurações;
Tem uma capacidade de carga de 60kg para um comprimento de 1m;
Tem recurso de vedação;
Possibilita fazer aplicações com sistema de fixação vesa.

MODELOS

ACOPLAMENTOS DE SUPERFÍCIE
MODELO/CÓD. COMPRA	DESCRIÇÃO TÉCNICA
TK60-ASH90 448240004988	Acoplamento rotativo para fixação em superfície horizontal e conexão com perfil retangular 85x53mm na horizontal, com ângulo de rotação de 315º, em alumínio cinza Cor RAL 7035 e RAL 7016 1 peça por embalagem Peso (g): 2110 Medidas da embalagem (mm): 155x160x145
MODELO/CÓD. COMPRA	DESCRIÇÃO TÉCNICA
TK60-ASH 448240005161	Acoplamento rotativo para fixação em superfície horizontal e conexão com perfil retangular 85x53mm na vertical, com ângulo de rotação de 315º, em alumínio Cor RAL 7035 e RAL 7016 1 peça por embalagem Peso (g): 1763 Medidas da embalagem (mm): 155x85x140
MODELO/CÓD. COMPRA	DESCRIÇÃO TÉCNICA
TK60-ASV90 448240005162	Acoplamento rotativo para fixação em superfície vertical e conexão com perfil retangular 85x53mm na horizontal, com ângulo de rotação de 315º, em alumínio Cor RAL 7035 e RAL 7016 1 peça por embalagem Peso (g): 2440 Medidas da embalagem (mm): 275x140x145
MODELO/CÓD. COMPRA	DESCRIÇÃO TÉCNICA
TK60-ASV 448240005163	Acoplamento rotativo para fixação em superfície vertical e conexão com perfil retangular 85x53mm na vertical, com angulo de rotação de 315º, em alumínio Cor RAL 7035 e RAL 7016 1 peça por embalagem Peso (g): 2130 Medidas da embalagem (mm): 200x140x145
MODELO/CÓD. COMPRA	DESCRIÇÃO TÉCNICA
TK60-ASVH 448240005164	Acoplamento para fixação em superfície vertical ou horizontal e conexão com perfil retangular 85x53mm no mesmo sentido da fixação, em alumínio Cor RAL 7035 e RAL 7016 1 peça por embalagem Peso (g): 320 Medidas da embalagem (mm): 160x35x80
ACOPLAMENTOS INTERMEDIÁRIOS
MODELO/CÓD. COMPRA	DESCRIÇÃO TÉCNICA
TK60-AI90 448240004987	Acoplamento intermediário, angulado em 90º para conexão entre perfis retangulares 85x53mm, de horizontal para vertical, em alumínio Cor RAL 7035 e RAL 7016 1 peça por embalagem Peso (g): 654 Medidas da embalagem (mm): 120x75x115
MODELO/CÓD. COMPRA	DESCRIÇÃO TÉCNICA
TK60-AIR 448240005160	Acoplamento intermediário para conexão entre perfis retangulares 85x53mm, de horizontal para horizontal, com angulo de rotação de 315º, em alumínio Cor RAL 7035 e RAL 7016 1 peça por embalagem Peso (g): 1763 Medidas da embalagem (mm): 155x85x140
MODELO/CÓD. COMPRA	DESCRIÇÃO TÉCNICA
TK60-AIT22 448240006561	Tampa para acoplador intermediário com suporte para torre luminosa, com rosca m22, em alumínio Cor RAL 7016 1 peça por embalagem Peso (g): 150 Medidas da embalagem (mm): 130x65x110
MODELO/CÓD. COMPRA	DESCRIÇÃO TÉCNICA
TK60-AIT18 448240006562	Tampa para acoplador intermediário com suporte para torre luminosa, com rosca m18, em alumínio Cor RAL 7016 1 peça por embalagem Peso (g): 160 Medidas da embalagem (mm): 130x65x110
ACOPLAMENTOS PARA PAINÉIS ELÉTRICOS
MODELO/CÓD. COMPRA	DESCRIÇÃO TÉCNICA
TK60-APR 448240005157	Acoplamento rotativo para conexão entre painel e braço articulado, com ângulo de rotação de 310º, para perfil retangular 85x53mm e painel linha 150 ou superior, em alumínio Cor RAL 7035 1 peça por embalagem Peso (g): 1260 Medidas da embalagem (mm): 150x60x140
MODELO/CÓD. COMPRA	DESCRIÇÃO TÉCNICA
TK60-ASPR 448240005158	Acoplamento rotativo para conexão entre superfície horizontal e painel, com ângulo de rotação de 310º, para painel linha 150 ou superior, em alumínio Cor RAL 7035 1 peça por embalagem Peso (g): 1260 Medidas da embalagem (mm): 150x60x140
MODELO/CÓD. COMPRA	DESCRIÇÃO TÉCNICA
TK60-APR90 448240005159	Acoplamento rotativo angulado em 90º para conexão entre painel e braço articulado, com ângulo de rotação de 310º, para perfil retangular 85x53mm e painel linha 150 ou superior, em alumínio Cor RAL 7035 e RAL 7016 1 peça por embalagem Peso (g): 1700 Medidas da embalagem (mm): 145x150x140
MODELO/CÓD. COMPRA	DESCRIÇÃO TÉCNICA
TK60-APRI90 448240006528	Acoplamento rotativo angulado em 90º para conexão entre painel e braco articulado, com inclinação de +-45º e rotação de 310º, para perfil retangular 85x53mm e painel linha 150 ou superior, em alumínio Cor RAL 7035 e RAL 7016 1 peça por embalagem Peso (g): 2610 Medidas da embalagem (mm): 180x260x170
MODELO/CÓD. COMPRA	DESCRIÇÃO TÉCNICA
TK60-APSR 448240004986	Acoplamento rotativo para conexão entre painel e braço articulado, com ângulo de rotação de 350º, para perfil retangular 85x53mm e painel linha 120, em alumínio Cor RAL 7035 1 peça por embalagem Peso (g): 735 Medidas da embalagem (mm): 135x65x110
MODELO/CÓD. COMPRA	DESCRIÇÃO TÉCNICA
TK60-APS10 448240006563	Adaptador para angulação fixa do painel em 10º, instalado entre o acoplador final e o painel, para aplicação com o acoplador tk60-apsr ou tk60-api, em alumínio Cor RAL 7035 1 peça por embalagem Peso (g): 100 Medidas da embalagem (mm): 160x35x80
MODELO/CÓD. COMPRA	DESCRIÇÃO TÉCNICA
TK60-API 448240005165	Acoplamento inclinável para conexão entre painel e braco articulado, com inclinação de +30º e -40º, para conexo em acoplador linha TK60-APSR e painel linha 120, em alumínio Cor RAL 7035 e RAL 7016 1 peça por embalagem Peso (g): 460 Medidas da embalagem (mm): 155x85x110
MODELO/CÓD. COMPRA	DESCRIÇÃO TÉCNICA
TK60-APIV 448240005889	Acoplamento inclinável Vesa para conexão entre IHM/Monitor e braco articulado, com inclinação de +30º e -40º, para conexo em acoplador linha TK60-APSR e IHM/Monitor, em alumínio Cor RAL 7035 e RAL 7016 1 peça por embalagem Peso (g): 550 Medidas da embalagem (mm): 155x85x110
MODELO/CÓD. COMPRA	DESCRIÇÃO TÉCNICA
TK60-API45 448240005166	Acoplamento inclinável para conexão entre painel e braço articulado, com inclinação de +-45º, para conexo com perfil retangular 85x53mm e painel linha 150 ou superior, em alumínio Cor RAL 7035 e RAL 7016 1 peça por embalagem Peso (g): 1550 Medidas da embalagem (mm): 180x150x150
MODELO/CÓD. COMPRA	DESCRIÇÃO TÉCNICA
TK60-APRI45 448240005244	Acoplamento inclinável e rotativo para conexão entre painel e braço articulado, com inclinação de +-45º e rotação de 310º, para conexo com perfil retangular 85x53mm e painel linha 150 ou superior, em alumínio Cor RAL 7035 e RAL 7016 1 peça por embalagem Peso (g): 2170 Medidas da embalagem (mm): 180x170x150
PERFIS DE INTERCONEXÃO
MODELO/CÓD. COMPRA	DESCRIÇÃO TÉCNICA
TK60-PL25 448240005150	Perfil linear para montagem de braço articulado, retangular com 85x53mm e com 250mm de comprimento, em alumínio Cor RAL 7035 1 peça por embalagem Peso (g): 950 Medidas da embalagem (mm): 90x55x260
MODELO/CÓD. COMPRA	DESCRIÇÃO TÉCNICA
TK60-PL50 448240005096	Perfil linear para montagem de braço articulado, retangular com 85x53mm e com 500mm de comprimento, em alumínio Cor RAL 7035 1 peça por embalagem Peso (g): 1900 Medidas da embalagem (mm): 90x55x510
MODELO/CÓD. COMPRA	DESCRIÇÃO TÉCNICA
TK60-PL75 448240005097	Perfil linear para montagem de braço articulado, retangular com 85x53mm e com 750mm de comprimento, em alumínio Cor RAL 7035 1 peça por embalagem Peso (g): 2820 Medidas da embalagem (mm): 90x55x760
MODELO/CÓD. COMPRA	DESCRIÇÃO TÉCNICA
TK60-PL100 448240004989	Perfil linear para montagem de braço articulado, retangular com 85x53mm e com 1000mm de comprimento, em alumínio Cor RAL 7035 1 peça por embalagem Peso (g): 3770 Medidas da embalagem (mm): 90x55x1010
MODELO/CÓD. COMPRA	DESCRIÇÃO TÉCNICA
TK60-PL125 448240005153	Perfil linear para montagem de braço articulado, retangular com 85x53mm e com 1250mm de comprimento, em alumínio Cor RAL 7035 1 peça por embalagem Peso (g): 4720 Medidas da embalagem (mm): 90x55x1260
MODELO/CÓD. COMPRA	DESCRIÇÃO TÉCNICA
TK60-PL150 448240005154	Perfil linear para montagem de braço articulado, retangular com 85x53mm e com 1500mm de comprimento, em alumínio Cor RAL 7035 1 peça por embalagem Peso (g): 5670 Medidas da embalagem (mm): 90x55x1510
MODELO/CÓD. COMPRA	DESCRIÇÃO TÉCNICA
TK60-PL175 448240005155	Perfil linear para montagem de braço articulado, retangular com 85x53mm e com 1750mm de comprimento, em alumínio Cor RAL 7035 1 peça por embalagem Peso (g): 6620 Medidas da embalagem (mm): 90x55x1760
MODELO/CÓD. COMPRA	DESCRIÇÃO TÉCNICA
TK60-PL200 448240005156	Perfil linear para montagem de braço articulado, retangular com 85x53mm e com 2000mm de comprimento, em alumínio Cor RAL 7035 1 peça por embalagem Peso (g): 7570 Medidas da embalagem (mm): 90x55x2010
