Descrição

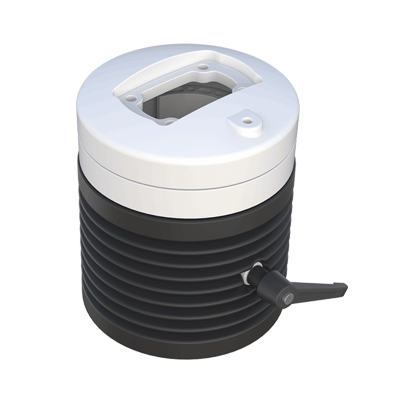

Acoplamento TK60-APRI45 448240005244
- Cor RAL 7035 e RAL 7016
- 1 peça por embalagem
- Peso (g): 2170
- Medidas da embalagem (mm): 180x170x150
Peças e Acessórios Painéis Suspensos
A linha TK60 de Braço Articulável é apresentada em modelos pré-definidos de montagem, porém, a Choice oferta também a possibilidade do cliente fazer a montagem do conjunto de acordo com sua necessidade, basta definir item a item os acessórios que vão compor sua solução.
Os produtos são confeccionados em alumínio e com design elegante e modular, trazendo mais conforto, ergonomia e segurança para o operador. O sistema de Braços Articuláveis da Choice se torna uma solução indispensável para melhoria funcional e estética de seu equipamento, o tornando mais competitivo e atraente ao mercado.
Características
- Grau de proteção: IP65;
- Cor padrão: RAL 7035;
- Cor das arestas: Cinza escuro RAL 7016, com possibilidade de projetos especiais sob encomenda;
- Ideal para aplicações de médio porte;
- Tem estrutura modular e design moderno;
- Sistema de componentes largos para várias configurações;
- Tem uma capacidade de carga de 60kg para um comprimento de 1m;
- Tem recurso de vedação;
- Possibilita fazer aplicações com sistema de fixação vesa.
MODELOS
ACOPLAMENTOS DE SUPERFÍCIE |
||
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK60-ASH90 448240004988 |
Acoplamento rotativo para fixação em superfície horizontal e conexão com perfil retangular 85x53mm na horizontal, com ângulo de rotação de 315º, em alumínio cinza
Cor RAL 7035 e RAL 7016 |
 |
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK60-ASH 448240005161 |
Acoplamento rotativo para fixação em superfície horizontal e conexão com perfil retangular 85x53mm na vertical, com ângulo de rotação de 315º, em alumínio
Cor RAL 7035 e RAL 7016 |
 |
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK60-ASV90 448240005162 |
Acoplamento rotativo para fixação em superfície vertical e conexão com perfil retangular 85x53mm na horizontal, com ângulo de rotação de 315º, em alumínio
Cor RAL 7035 e RAL 7016 |
 |
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK60-ASV 448240005163 |
Acoplamento rotativo para fixação em superfície vertical e conexão com perfil retangular 85x53mm na vertical, com angulo de rotação de 315º, em alumínio
Cor RAL 7035 e RAL 7016 |
 |
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK60-ASVH 448240005164 |
Acoplamento para fixação em superfície vertical ou horizontal e conexão com perfil retangular 85x53mm no mesmo sentido da fixação, em alumínio
Cor RAL 7035 e RAL 7016 |
 |
ACOPLAMENTOS INTERMEDIÁRIOS |
||
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK60-AI90 448240004987 |
Acoplamento intermediário, angulado em 90º para conexão entre perfis retangulares 85x53mm, de horizontal para vertical, em alumínio
Cor RAL 7035 e RAL 7016 |
 |
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK60-AIR 448240005160 |
Acoplamento intermediário para conexão entre perfis retangulares 85x53mm, de horizontal para horizontal, com angulo de rotação de 315º, em alumínio
Cor RAL 7035 e RAL 7016 |
 |
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK60-AIT22 448240006561 |
Tampa para acoplador intermediário com suporte para torre luminosa, com rosca m22, em alumínio
Cor RAL 7016 |
 |
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK60-AIT18 448240006562 |
Tampa para acoplador intermediário com suporte para torre luminosa, com rosca m18, em alumínio
Cor RAL 7016 |
 |
ACOPLAMENTOS PARA PAINÉIS ELÉTRICOS |
||
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK60-APR 448240005157 |
Acoplamento rotativo para conexão entre painel e braço articulado, com ângulo de rotação de 310º, para perfil retangular 85x53mm e painel linha 150 ou superior, em alumínio
Cor RAL 7035 |
 |
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK60-ASPR 448240005158 |
Acoplamento rotativo para conexão entre superfície horizontal e painel, com ângulo de rotação de 310º, para painel linha 150 ou superior, em alumínio
Cor RAL 7035 |
 |
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK60-APR90 448240005159 |
Acoplamento rotativo angulado em 90º para conexão entre painel e braço articulado, com ângulo de rotação de 310º, para perfil retangular 85x53mm e painel linha 150 ou superior, em alumínio
Cor RAL 7035 e RAL 7016 |
 |
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK60-APRI90 448240006528 |
Acoplamento rotativo angulado em 90º para conexão entre painel e braco articulado, com inclinação de +-45º e rotação de 310º, para perfil retangular 85x53mm e painel linha 150 ou superior, em alumínio
Cor RAL 7035 e RAL 7016 |
 |
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK60-APSR 448240004986 |
Acoplamento rotativo para conexão entre painel e braço articulado, com ângulo de rotação de 350º, para perfil retangular 85x53mm e painel linha 120, em alumínio
Cor RAL 7035 |
 |
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK60-APS10 448240006563 |
Adaptador para angulação fixa do painel em 10º, instalado entre o acoplador final e o painel, para aplicação com o acoplador tk60-apsr ou tk60-api, em alumínio
Cor RAL 7035 |
 |
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK60-API 448240005165 |
Acoplamento inclinável para conexão entre painel e braco articulado, com inclinação de +30º e -40º, para conexo em acoplador linha TK60-APSR e painel linha 120, em alumínio
Cor RAL 7035 e RAL 7016 |
 |
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK60-APIV 448240005889 |
Acoplamento inclinável Vesa para conexão entre IHM/Monitor e braco articulado, com inclinação de +30º e -40º, para conexo em acoplador linha TK60-APSR e IHM/Monitor, em alumínio
Cor RAL 7035 e RAL 7016 |
 |
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK60-API45 448240005166 |
Acoplamento inclinável para conexão entre painel e braço articulado, com inclinação de +-45º, para conexo com perfil retangular 85x53mm e painel linha 150 ou superior, em alumínio
Cor RAL 7035 e RAL 7016 |
 |
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK60-APRI45 448240005244 |
Acoplamento inclinável e rotativo para conexão entre painel e braço articulado, com inclinação de +-45º e rotação de 310º, para conexo com perfil retangular 85x53mm e painel linha 150 ou superior, em alumínio
Cor RAL 7035 e RAL 7016 |
 |
PERFIS DE INTERCONEXÃO |
||
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK60-PL25 448240005150 |
Perfil linear para montagem de braço articulado, retangular com 85x53mm e com 250mm de comprimento, em alumínio
Cor RAL 7035 |
 |
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK60-PL50 448240005096 |
Perfil linear para montagem de braço articulado, retangular com 85x53mm e com 500mm de comprimento, em alumínio
Cor RAL 7035 |
|
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK60-PL75 448240005097 |
Perfil linear para montagem de braço articulado, retangular com 85x53mm e com 750mm de comprimento, em alumínio
Cor RAL 7035 |
|
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK60-PL100 448240004989 |
Perfil linear para montagem de braço articulado, retangular com 85x53mm e com 1000mm de comprimento, em alumínio
Cor RAL 7035 |
|
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK60-PL125 448240005153 |
Perfil linear para montagem de braço articulado, retangular com 85x53mm e com 1250mm de comprimento, em alumínio
Cor RAL 7035 |
|
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK60-PL150 448240005154 |
Perfil linear para montagem de braço articulado, retangular com 85x53mm e com 1500mm de comprimento, em alumínio
Cor RAL 7035 |
|
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK60-PL175 448240005155 |
Perfil linear para montagem de braço articulado, retangular com 85x53mm e com 1750mm de comprimento, em alumínio
Cor RAL 7035 |
|
| MODELO/CÓD. COMPRA | DESCRIÇÃO TÉCNICA | |
| TK60-PL200 448240005156 |
Perfil linear para montagem de braço articulado, retangular com 85x53mm e com 2000mm de comprimento, em alumínio
Cor RAL 7035 |
|
