Descrição

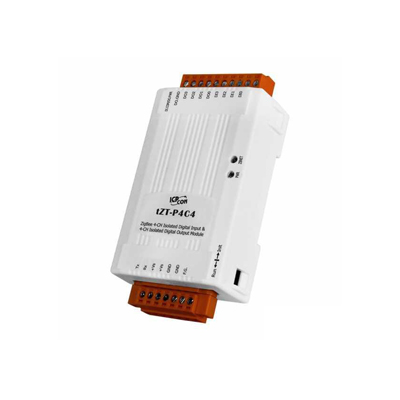

tZT-P4C4, Entrada digital isolada sem fio de 4 canais e módulo de saída digital isolada de 4 canais
O tZT-P4C4 fornece 4 canais para entrada digital e 4 canais para saída digital, cada um dos quais com isolamento de fotoacoplador. O tZT-P4C4 suporta saída do tipo coletor com proteção contra curto-circuito, enquanto a entrada é do tipo fonte. Todos os canais de entrada podem ser utilizados contadores de 16 bits. Existem opções para configurar valores de saída digital seguros e de inicialização. Também são fornecidas proteção ESD de 4 kV e isolamento intra-módulo de 3750 VDC.
Os produtos da série tZT do ICP DAS têm a vantagem de baixo custo e baixo consumo de energia do ZigBee. Oferece capacidade de comunicação sem fio de até 300 metros (LOS) de distância padrão de transmissão. Juntamente com a rede de malha dinâmica, os usuários podem facilmente capturar dados DIO em ambientes difíceis de conectar.
Especificações Técnicas
| Entrada / Contador Digital | |
|---|---|
| Canais de entrada | 4 |
| Tipo | Contato Molhado (Fonte) |
| No nível de tensão | +6 V DC ~ +50 V DC |
| Nível de tensão desligada | Máx. +5 V DC |
| Contador | |
| Canais | 4 |
| Máx. Contagem | 65535 (16 bits) |
| Máx. Freqüência de entrada | 100 Hz |
| Min. Largura do pulso | 5 ms |
| Impedância de entrada | 10 KΩ, 0,66 W |
| Proteção contra sobretensão | ± 70 V DC |
| Saída digital | |
| Canais de saída | 4 |
| Tipo | Coletor aberto isolado (pia) |
| Tensão de carga | +3,5 ~ +50 V DC |
| Máx. Corrente de carga | 700mA / canal |
| Proteção contra sobretensão | sim |
| Proteção de sobrecarga | sim |
| Valor de ativação | Sim, programável |
| Valor seguro | Sim, programável |
| Interface de comunicação | |
| Padrões sem fio | ZigBee 2007 Pro |
| Potência de transmissão | 11dBm (máx. 19dBm) |
| Antena de 2,4 GHz | 2,4 GHz – Antena PCB (3dBi, 50Ω) |
| Faixa de transmissão (LoS) | 300 m |
| Protocolos | Suporta DCON e ModBus |
| Cão de guarda | Módulo (1.6 segundos), Comunicação (Programável) |
| Indicadores LED | |
| ZigBee Comunicação | 1 LED, verde |
| Poder | 1 LED, vermelho |
| Proteção EMS | |
| ESD (IEC 61000-4-2) | Contato de ± 4 kV para cada terminal |
| EFT (IEC 61000-4-4) | ± 1 kV para potência |
| Poder | |
| Faixa de tensão de entrada | +10 V DC ~ +30 V DC |
| Consumo de energia | 1 W máx. |
| Mecânico | |
| Dimensões (C x L x A) | 52 mm x 98 mm x 27 mm |
| Instalação | Montagem em trilho DIN |
| Meio Ambiente | |
| Temperatura de operação | -25 ~ + 75 ° C |
| Temperatura de armazenamento | -30 ~ + 80 ° C |
| Umidade relativa | 10 ~ 95% RH (sem condensação) |
