Vantagens do SAFEMASTER PRO

• Para aplicações de segurança em PLe / cat. 4 e SIL 3
• Menos fiação devido ao software de configuração SAFEMASTER PRO Designer
• Fácil planejamento por causa do Drag & Drop, via software de configuração gráfica.
• Monitoramento seguro com velocidade
• Economia de custo e tempo na instalação
• Redução de fiação e economia de espaço no painel
• Extensão flexível com módulos de entrada e saída de segurança
• Facilmente expansível via BUS-Rail
• Fácil localização de falhas e diagnóstico
• Cartão de memoria como opção para fácil manutenção
• Blocos de conexão codificados impedindo conexão intercambiável e aumentando a confiabilidade de montagem.
• Design compacto: módulos de base e extensão com apenas 22,5 mm de largura

Características

• Monitoramento de sensores opto eletrônicos, cortinas de luz, sensores e atuados magnéticos, botões de parada de emergência, tapetes de segurança, interruptores mecânicos, controle bimanual.
• Até 128 entradas de segurança de canal único, conexão de canal duplo em pares.
• Até 16 saídas de segurança separada, saídas de canal duplo (OSSD),
• Até 32 saídas de teste separadas para monitoramento de sensores
• Circuito de feedback para cada saída de segurança com reset configurável
• Configuração através de um PC com conexão mini USB
• Possível utilização da unidade de controle UG 6911 como unidade independente.
• Lógica de segurança flexível para criar e alterar as funções de segurança
• Teste de lógica segura integrada
• Comunicação dos módulos via barramento DIN de 5 polos na parte de trás as unidades (In-Rail Bus)
• LEDs de status com indicador para as saídas e conexão de barramento via field bus, módulos para diagnósticos abrangentes.
• Com bloco de terminais plugável para fácil troca de dispositivo

Hardware

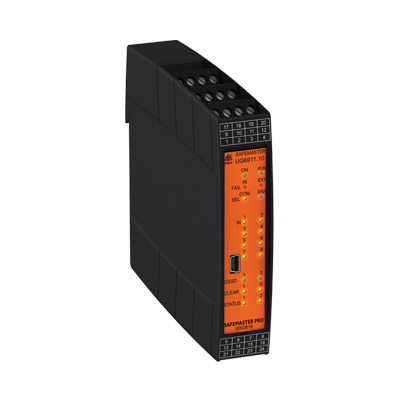

Unidade de controle UG 6911.10
8 entradas de segurança e
2 canais de segurança Oututs OSSD

Até 14 módulos de expansão, possíveis:

• Módulo de entrada / saída UG 6916.10
• Módulo de entrada UG 6913.08, UG 6913.12 e UG 6913.16
• Módulo de saída OSSD UG 6912.02 e UG 6912.04
• Módulos de comunicação para conexão de diagnóstico em sistemas de campo
  -UG 6951 (CANopen), UG 6952 (PROFIBUS DP),
  -UG 6954 (PROFINET), UG 6955 (Ethernet / IP), UG 6956 (EtherCAT),
  -UG 6957 (USB)
• Relé do módulo de saída UG 6914.04
• Módulo de monitoração de velocidade UG 6917
• Módulo extensor de barramento UG 6918 – com até 128 entradas e 16 saídas de canal duplo de segurança

Especificações Técnicas
