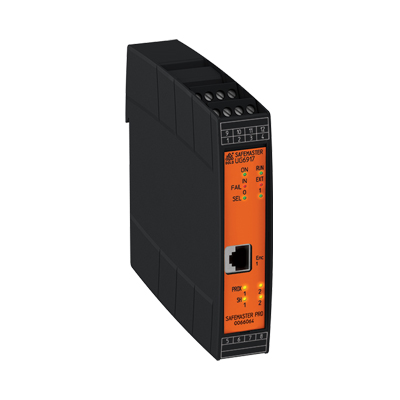

UG6917/102 – Módulo de monitoramento de velocidade para 2 sensores de proximidade + 1 encoder TTL

Dold

Módulo de monitoramento de velocidade para 1 a 2 eixos
Blocos de terminais para conexão de 2 sensores de proximidade
Disponível com soquetes de 0,1 ou 2RJ45 para conectar codificadores (TTl, HTL, sin / cos)
Pré-seleção de velocidade, com ou sem monitoramento de direção. Até 4 limites de velocidade podem ser configurados.
Monitoramento de janela de velocidade
Monitoramento de standstill
Para movimentos rotacionais ou lineares
Para aplicações de segurança até PLe / cat. 4 ou SIL 3
LEDs de status para diagnósticos abrangentes

Para aplicações de segurança até PLe, o cat. 4 e SIL 3
Menos fiação devido ao software de configuração SAFEMASTER PRO Designer
Fácil planejamento por causa do Drag & Drop via software de configuração gráfica
Instalação com economia de tempo e custos
Redução de fiação e economia de espaço em gabinetes
Extensão flexível com módulos de entrada e saída de segurança
Fácil de extensão via BUS-Rail
Localização abrangente de falhas e diagnóstico
Cartão de memória como opção para manutenção simples
Design compacto: Módulos de base e extensão com apenas 22,5 mm de largura

TERMINAIS DE CONEXÃO, MÓDULO DE MONITORAMENTO DE VELOCIDADE UG6917
Terminal	Sinal	Tipo	Descrição	Operação
1	24VDC	–	FONTE DE ALIMENTAÇÃO 24VDC	–
2	NODE_SEL0	ENTRADA	SELEÇÃO DO NÓ	ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
3	NODE_SEL1	ENTRADA		ENTRADA (“TIPO 2” DE ACORDO COM EN 61131-2 )
4	GND	–	FONTE DE ALIMENTAÇÃO 0VDC	–
5	PROXI1_24V	SAÍDA	CONEXÃO SENSOR DE PROXIMIDADE 1	FONTE DE ALIMENTAÇÃO 24VDC PARA SENSOR DE PROXIMIDADE 1
6	PROXI1_REF	SAÍDA		FONTE DE ALIMENTAÇÃO 0VDC PARA SENSOR DE PROXIMIDADE 1
7	PROXI1 ENTRADA 1 (3 FIOS)	ENTRADA		1 ENTRADA NO
8	PROXI1 ENTRADA 2 (4 FIOS)	ENTRADA		1 ENTRADA NC
9	PROXI2_24V	SAÍDA	CONEXÃO SENSOR DE PROXIMIDADE 2	FONTE DE ALIMENTAÇÃO 24VDC PARA SENSOR DE PROXIMIDADE 2
10	PROXI2_REF	SAÍDA		FONTE DE ALIMENTAÇÃO 0VDC PARA SENSOR DE PROXIMIDADE 2
11	PROXI1 ENTRADA 1 (3 FIOS)	ENTRADA		1 ENTRADA NO
12	PROXI1 ENTRADA 2 (4 FIOS)	ENTRADA		1 ENTRADA NC
