Descrição

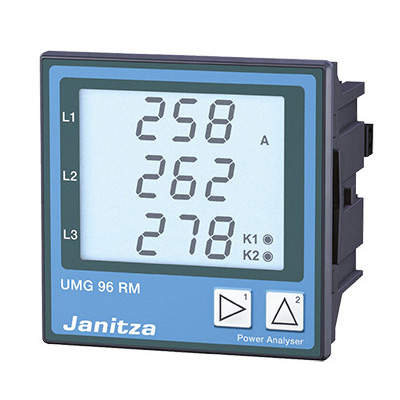

Medidor de Energia UMG 96RM-P para painel. Mem. 256 MB, RS 485, Profibus
Medidor de energia para painel. Contém 3 canais para medição de tensão (3L), e 4 para medição de corrente (3L+N). Modelo 52.22.064 com alimentação 90-277 V AC ou 90-250 V DC, e modelo 52.22.065 com alimentação de 24-90 V AC ou 24-90 V DC. Se comunica pela interface RS 485, USB ou Profibus. Possui 256 MB de memória e conta com 4 entradas e 6 saídas digitais. Medição de harmônica até 40ª ordem.
A série de analisadores UMG 96RM conta com dispositivos adequados para medição, gravação e monitoramento de parâmetros elétricos em redes de média e baixa tensão.
Áreas de Aplicação
- Medição, monitoramento e verificação de características elétricas de um sistema de distribuição;
- Aquisição do consumo de energia para análise de centro de custos;
- Transdução de valores medidos para sistemas BMS ou com CLP (endereçamento modbus)
- Monitoramento de características de qualidade de energia, tais como harmônicos até a 40ª ordem.
Especificações Técnicas
| MODELO | UMG 96RM-P | |
|---|---|---|
| Código JANITZA | 52.22.064 | 52.22.065 |
| Tensão aux. AC | 90-277 V AC | 24-90 V AC |
| Tensão aux. DC | 90-250 V DC | 24-90 V DC |
| Sistemas trifásicos 4 fios com neutro aterrado | 277/ 480 V AC | |
| Sistemas trifásicos 3 fios sem neutro aterrado | 480 V AC | |
| Medição Corrente Residual (RCM) | – | |
| Harmônicos V/A | 40ª Ordem | |
| THD de Tensão/ Corrente (%) | X | |
| Desequilíbrio de Tensão/ Corrente | – | |
| Flicker | – | |
| Transientes | – | |
| Interrupções (sag e swell) | – | |
| Oscilografia V/ A | – | |
| Precisão V/ A | 0,20 % | |
| Classe A (EN 61000-4-30) | – | |
| Entradas digitais | 4 | |
| Saídas digitais | 6 | |
| Canais medição de corrente | 4 | |
| Entrada de temperatura | – | |
| Lógica integrada | Comparador | |
| Memória | – | |
| RS 232 | – | |
| RS 485 | X | |
| USB | X | |
| Profibus DP | X | |
| M-Bus | – | |
| Ethernet | – | |
| Web-server/ e-mail | – | |
| Modbus RTU | X | |
| Modbus Gateway | – | |
| Profibus DP 0 | X | |
| Modbus TCP/IP, RTU over Ethernet, SNMP | – | |
| BACnet IP | – | |
