Descrição

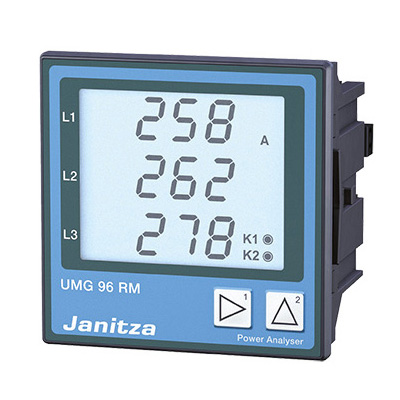

Medidor de Energia UMG 96RM-PN. Monitoramento RCM. Profinet, Ethernet, RS 485
Medidor de energia para painel. Contém 3 canais para medição de tensão (3L), e 6 para medição de corrente (3L+N+2RCM). Modelo 52.22.090 com alimentação de 90-277 V AC ou 90-250 V DC, e modelo 52.22.091 com alimentação 24-90 V AC ou 24-90 V DC. Se comunica pelas interfaces Profinet, Ethernet, RS485. Executa monitoramento de corrente residual – RCM. Conta com 3 entradas e 2 saídas digitais. Medição de harmônica até 40ª ordem.
O medidor multifuncional com comunicação profissional executa interface PROFINET.
Áreas de Aplicação
- Medição, monitoramento e verificação de características elétricas de um sistema de distribuição;
- Comunicação da máquina para web;
- Coleta de dados medidos usando PROFINET;
- Integração simples de dispositivos de medição a nível de campo;
- Controle e visualização ocorrendo paralelamente através de interface PROFINET;
- Monitoramento contínuo de corrente residual;
- Aquisição do consumo de energia para análise de centro de custos;
- Transdução de valores medidos para sistemas BMS ou com CLP (endereçamento modbus)
- Monitoramento de características de qualidade de energia, tais como harmônicos e distorções até a 40ª ordem.
Especificações Técnicas
| MODELO | UMG 96RM-PN | |
|---|---|---|
| Código JANITZA | 52.22.090 | 52.22.091 |
| Tensão aux. AC | 90-277 V AC | 24-90 V AC |
| Tensão aux. DC | 90-250 V DC | 24-90 V DC |
| Sistemas trifásicos 4 fios com neutro aterrado | 277/ 480 V AC | |
| Sistemas trifásicos 3 fios sem neutro aterrado | 480 V AC | |
| Medição Corrente Residual (RCM) | – | |
| Harmônicos V/A | 40ª Ordem | |
| THD de Tensão/ Corrente (%) | X | |
| Desequilíbrio de Tensão/ Corrente | – | |
| Flicker | – | |
| Transientes | – | |
| Interrupções (sag e swell) | – | |
| Oscilografia V/ A | – | |
| Precisão V/ A | 0,20 % | |
| Classe A (EN 61000-4-30) | – | |
| Entradas digitais | 3 | |
| Saídas digitais | 2 | |
| Canais medição de corrente | 4(+2) | |
| Entrada de temperatura | – | |
| Lógica integrada | Comparador | |
| Memória | – | |
| RS 232 | – | |
| RS 485 | X | |
| USB | – | |
| Profibus DP | – | |
| Profinet | X | |
| Ethernet | X | |
| Web-server/ e-mail | – | |
| Modbus RTU | X | |
| Modbus Gateway | X | |
| Profibus DP 0 | – | |
| Modbus TCP/IP, RTU over Ethernet, SNMP | X | |
| BACnet IP | – | |
