Descrição

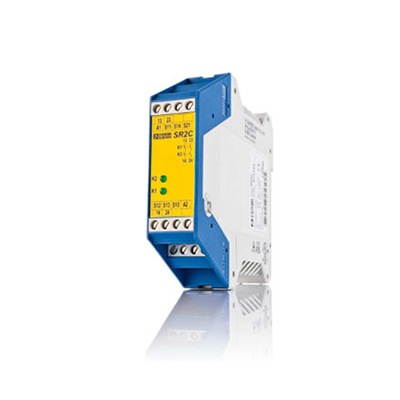

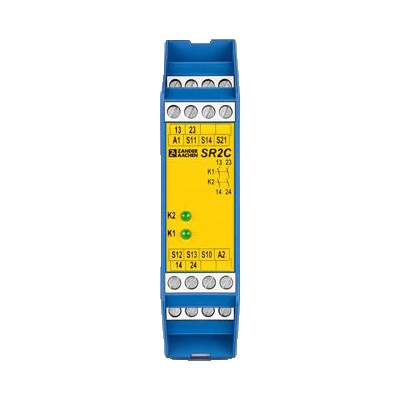

O SR2C é um dispositivo de comutação de segurança de parada de emergência universal com duas saídas de relé seguras que podem parar de forma rápida e segura as partes móveis de uma máquina ou sistema em caso de perigo.
As aplicações para o SR2C incluem circuitos de parada de emergência de canal único ou duplo e monitoramento de proteção em máquinas e sistemas.
Os módulos também são certificados para operação contínua em fornos de acordo com EN 50156-1 e EN 746-2. Para uso na indústria de processo, esses módulos são certificados de acordo com a IEC 61511-1.
• Duas saídas redundantes de segurança a rele
• Para emergência e sensor de porta, fim de curso de segurança e cortinas
• Saídas: 2 contatos NO
• Operação de canal duplo ou mono canal
• Detecção de falha de linha
• Reinicio manual ou reinício automático
• LED indicador do estado de operação
• Até PLe , SILCL 3, Categoria 4
• Conexão do fio: também 2 x 1,5 mm2 trançados, ou 2 x 2,5 mm2 sólido DIN 46 228-1 / -2 / -3 / -4
• Largura 22,5 mm
Especificações Técnicas
| Dados Gerais | |
|---|---|
| Tensão de Operação | 24V AC/DC / AC50-60 Hz |
| Consumo Máximo | DC aproximadamente 1.2W |
| Temperatura Ambiente | -15°C a 55°C |
| Altitude | < 2000m |
| Humidade Relativa do Ambiente | 93% |
| Vibração | 10 Hz a 150 Hz |
| Tensão Nominal de Isolamento | 250 V |
| Tensão de Pico nos Contatos | 2,5 KV |
| Grau de Proteção | IP20 |
| Montagem | Trilho DIN |
| Posição de Instalação | Vertical e Horizontal |
| Dimensões (L x A x P) | 22,5 x 93,1 x 114 mm |
| Peso | 230 g |
| Diâmetro dos Cabos | 0,2 a 2,5 mm |
| Especificações das Entradas Seguras I11 / I14 | |
| Corrente de Entrada | Máximo 40 mA |
| Tensão S11 | 24V DC |
| Isolação Galvânica | Não |
| Largura Máxima do Sinal até o Sistema ser Bloqueado | >50 ms |
| Saída Segura a Rele | |
| Saídas | 2 NO a rele |
| Capacidade Máxima de Comutação em UB: | DC – 6A – 24V – 144W AC – 6A – 250V – 1500VA |
| Fusível para os Contatos | 10A gG |
| Material do Contato | AgSNO |
| Carga Mínima | 5V – 10 mA |
| Tempos | |
| Tempo de Inicialização | 50 ms |
| Tempo ON Delay | 50 ms |
| Tempo OFF Delay | < 20 ms |
| Tempo de Reinicialização em uma Parada Segura | 50 ms |
