Descrição

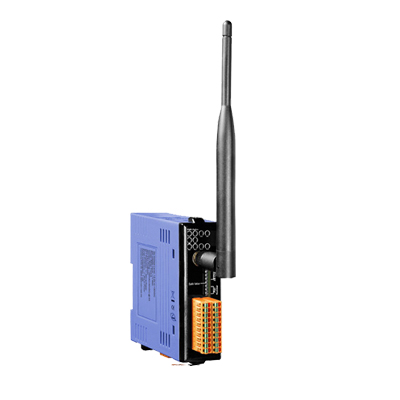

ZT-2060-IOP, Módulo de conexão de par de I/O ZigBee com entrada digital isolada de 4 canais e saída de relê de 4 canais
O módulo ZT-2060-IOP é um coordenador ZigBee que fornece entrada digital de 4 canais e saída digital de 4 canais. Uma função de ligação de canal de E / S incorporada significa que não há necessidade de usar um controlador externo.
O status de cada canal está vinculado a um canal remoto do ZT-2060. O ZT-2060-IOP atualiza continuamente o status do canal DO do ZT-2060 remoto com base em seus próprios canais DI. Ele também lê o status do canal DI do ZT-2060 remoto para sincronizar seus próprios canais DO.
O ZT-2060-IOP também fornece chaves DIP externas para facilitar a configuração, que pode ser usada para sincronizar os sinais digitais em qualquer ambiente de fiação difícil.
Automação Predial, Automação Industrial, Automação de Máquinas, Manutenção Remota, Diagnóstico Remoto, Equipamento de Teste.
Especificações Técnicas
| Entrada digital | |
|---|---|
| Canais de entrada | 4 |
| Tipos de entrada | Contato isolado e úmido (pia / fonte) |
| Nível de entrada | |
| No nível de tensão | +3,5 V DC ~ +30 V DC |
| Nível de tensão desligada | Máx. +1 V DC |
| Impedância de entrada | 3 kΩ, 0,33 W |
| Saída de relê | |
| Canais de saída | 4 |
| Tipos de saída | Relê de potência, Forma A |
| Avaliação do contato | 5 A @ (250 V CA / 30 V CC ) |
| Máx. Tensão de contato | 270 V CA / 125 V CC |
| Tempo de operação | Máx. 10 ms na tensão nominal |
| Tempo de Liberação | Máx. 5 ms na tensão nominal |
| Resistência mecânica | Sem carga: 20.000.000 de operações. min. (300 operações / minuto) |
| Resistência Elétrica | Carga Resistiva: 100.000 ops. min. (10 operações / minuto) |
| Rigidez dielétrica | |
| Entre contatos | 750 V CA por 1 minuto |
| Entre bobina para contatos | 3.000 V CA por 1 minuto |
| Resistência de isolamento | 5.080 V (1,2 / 50 μs) |
| Força de pico | Máx. 5 ms na tensão nominal |
| Proteção ESD | Contato de +/- 4 kV para cada canal |
| Interface de comunicação | |
| Padrões sem fio | ZigBee 2007 Pro |
| Potência de transmissão | 11 dBm (certificado pela FCC) |
| Antena de 2,4 GHz | 5 dBi Omni direcional |
| Faixa de transmissão (LoS) | 700 m (típico) |
| Certificação | CE / FCC, ID da FCC |
| Máx. Escravos em uma rede ZigBee | 255 |
| Indicadores LED | |
| Poder | 1 LED, vermelho |
| ZigBee Comunicação | 1 LED, verde |
| Entrada e Saída Digital | 4 LEDs verdes para entrada digital |
| 4 LEDs vermelhos para saída a relé | |
| Isolamento | |
| Isolado dentro do módulo, campo a lógica | 2500 V DC |
| Proteção EMS | |
| ESD (IEC 61000-4-2) | Contato de 4 kV para linha de alimentação, linha de comunicação e cada canal, ar de 8 kV para ponto aleatório |
| EFT (IEC 61000-4-4) | 4 kV para linha de energia |
| Poder | |
| Faixa de tensão de entrada | +10 V DC ~ +30 V DC |
| Consumo de energia | Máx. 1,4 W |
| Mecânico | |
| Inflamabilidade | Materiais retardadores de fogo (nível UL 94V-0) |
| Dimensões (C x L x A) | 94 mm x 33 mm x 110 mm |
| Instalação | Trilho DIN |
| Meio Ambiente | |
| Temperatura de operação | -25 ~ + 75 ° C |
| Temperatura de armazenamento | -30 ~ + 80 ° C |
| Umidade relativa | 10 ~ 90% RH, sem condensação |
